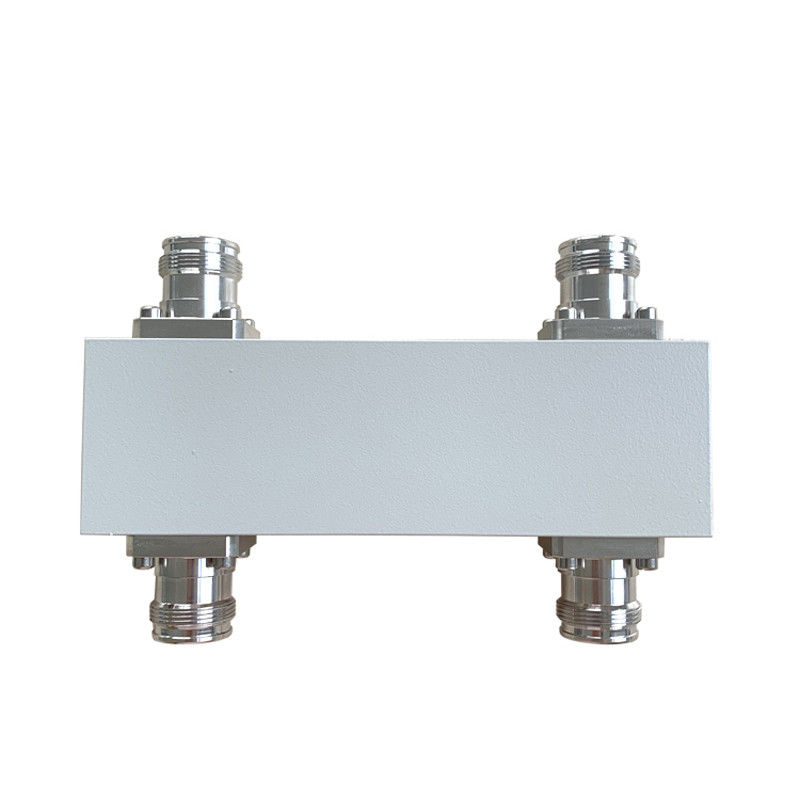

500-4000MHz Hybrydowy sprzęgło 4,3-10F

Name: 500-4000MHz Hybrydowy sprzęgło 4,3-10F
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05538-OP
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-HC2x2-05538-OP

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 500 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            -163dB PIM 3dB Hybrydowy sprzęgacz, 500 Watt 3dB hybrydowy sprzęgło, Hybrid 2x2 o szerokości 90 stopni


Zastosowanie:	Jako ten sam łącznik pasm	Wysoka izolacja:	zazwyczaj 25 dB
NISKI VSWR:	1,15 (maks.)	Złącze:	4,3-10 Kobieta
OEM/ODM:	Przystępne.	Kolor:	Zindywidualizowane
PIM:	-153dbc -163dbc przy 43dbm*2

Zastosowanie:	Jako ten sam łącznik pasm
Wysoka izolacja:	zazwyczaj 25 dB
NISKI VSWR:	1,15 (maks.)
Złącze:	4,3-10 Kobieta
OEM/ODM:	Przystępne.
Kolor:	Zindywidualizowane
PIM:	-153dbc -163dbc przy 43dbm*2

Opis

500-4000MHz Hybrydowy sprzęgło 4,3-10F

550-3800MHZ 4.3-10 Kobieta Niski PIM 3dB Hybrid Coupler Combiner DAS

Dobry PIM do -163@43dBm*2
Dobre straty zwrotne
Wysoka izolacja

VN-HC2x2-0540-OP-xxx.pdf

Numer części	VN-HC2x2-05538-OP
Częstotliwość pracy (MHz)	550-3800
Impedancja (Ohm)	50
VSWR	1.25
Połączenie (dB)	3±1
Strata wstawienia (dB)	3±1
Izolacja (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	4.3-10 Kobieta
Moc obrotowa (watty, maks.)	500
Moc szczytowa (watty, maks.)	1500
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	140.64434.5
Waga netto (g)	715
Waga opakowania (kg/k.p.)	15.4/20
Wymiary opakowania (mm,L×W×H)	17010040
Opakowanie Wielkość kartonu (mm,L×W×H)	520360105
Zgodność z ROHS	- Tak, proszę.

Hybrydowe sprzęgacze to specjalny przypadek czteroportowego sprzęgacza kierunkowego, który jest zaprojektowany do rozdzielenia mocy 3 dB (równe).i hybrydowych 180 stopni.

Firma Vinncom posiada różne projekty sprzęgła hybrydowego opartego na mikro-stryku, powietrzu-dielektrycznym i cienkim filmie, przewodniku fal itp.

Hybrydowe sprzęgły są powszechnie stosowane jako kierunkowe sprzęgły 3db z jednym portem końcowym, mogą być również stosowane jako kombinator 2 w 2 i 2 w 1.

Do niektórych zastosowań sprzęgły hybrydowe mogą być łączone jako matryca, na przykład 4in 4out, 3in 3out itp.

Vinncom dostarcza wiele różnych zakresów częstotliwości dla sprzęgła hybrydowego i jest szeroko stosowany w systemach DAS i systemach testowych.
