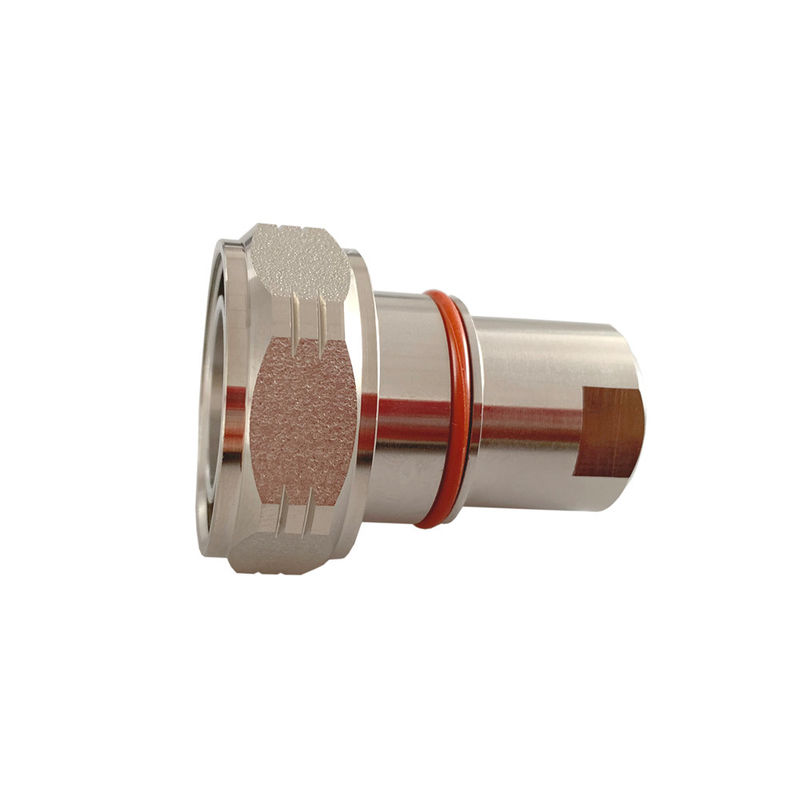

0-4GHz 5W fałszywe obciążenie / obciążenie końcowe

Name: 0-4GHz 5W fałszywe obciążenie / obciążenie końcowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-LD-4G-5W-ODM
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-LD-4G-5W-ODM

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: D/A, L/C, D/P, T/T

Możliwość Supply: 1000 SZT. DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                              5 watów Męskie obciążenie wirtualne, DIN Męskie obciążenie elektroniczne, DIN Mężczyzna wzmacniacz obciążenia próby


Materiał:	Miedź	Złącze:	DIN męski
VSWR:	1,20:1 maks	Zastosowanie:	Testy laboratoryjne systemów antenowych

Materiał:	Miedź
Złącze:	DIN męski
VSWR:	1,20:1 maks
Zastosowanie:	Testy laboratoryjne systemów antenowych

Opis

0-4GHz 5W fałszywe obciążenie / obciążenie końcowe

0-4GHz 5W fałszywe obciążenie / obciążenie końcowe

szeroki zakres
Dobry VSWR
Dobra odporność na wodę

- Nie.

VN-LD-4G-5W-ODm.pdf

Numer części	VN-LD-4G-5W-ODm
Częstotliwość pracy (GHz)	0-4
Impedancja (Ohm)	50
VSWR	≤ 1.20
IM₃(dBc @ 2×34dBm)	-110 / -120
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	DIN Mężczyzna
Moc obrotowa (watty, maks.)	5
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	42 ×Φ35
Waga netto (g)	105 ± 10
Wymiary opakowania (mm,L×W×H)	41 × 41 × 55
Wielkość opakowania- Nie, nie, nie.	220 × 220 × 220
Zgodność z ROHS	- Tak, proszę.

Obciążenie fałszywe / Niskie zakończenie PIM / Obciążenie jest urządzeniem używanym do zatrzymania pewnego portu jako obciążenia prądu RF podczas testowania innych produktów RF lub zatrzymania promieniowania prądu RF, gdy niektóre porty nie są obecnie używane,Teoria jest dopasowanie podobnej impedancji do rzeczywistego urządzenia, które zostanie podłączone do systemu RF. Fałszywe obciążenie będzie również pochłaniać trochę energii i uzyskanie ogrzewania, gdy system RFA działa, więc gdy użyć fałszywego obciążenia, aby zatrzymać jakiś port w systemie RF, zwrócić uwagę na obsługę mocy,W przeciwnym razie może się przegrzać..

Vinncom będzie dostarczał fałszywe obciążenia o różnej mocy dla różnych zakresów częstotliwości, może to być do 67 GHz.

W przypadku niektórych układów RF potrzebna jest dobra wartość PIM, vinncom może dostarczać -130dbc,-140dbc i -165dbc PIM.
