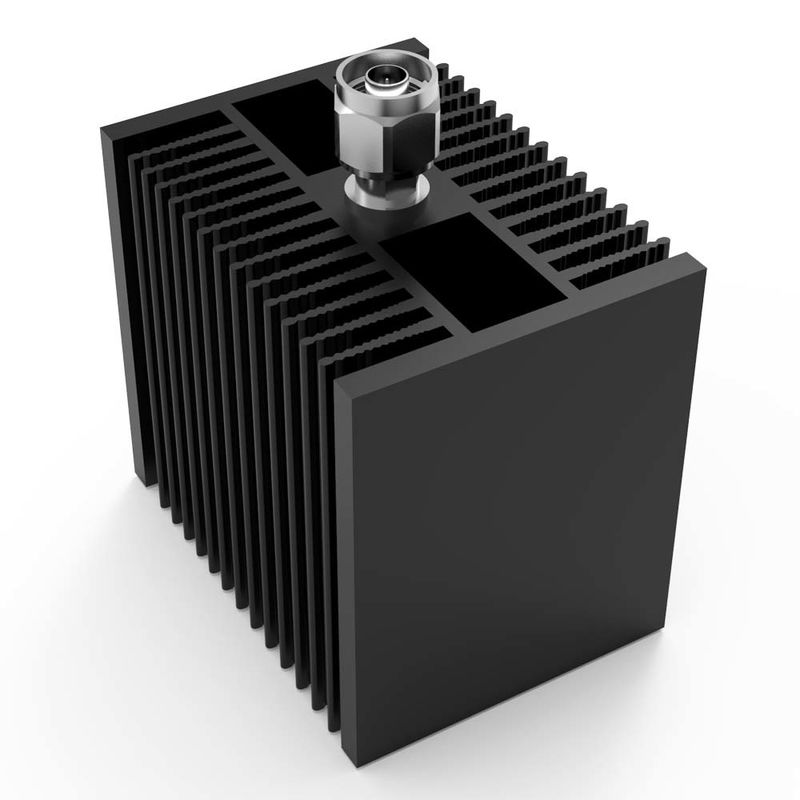

Wysokiej mocy 50 Ohm terminator obciążenia RF 450MHz~2600MHz

Name: Wysokiej mocy 50 Ohm terminator obciążenia RF 450MHz~2600MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-LD-4G-60~80W-ONM
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ISO9000 ROHS

Numer modelu: VN-LD-4G-60~80W-ONM

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: D/A, L/C, D/P, T/T

Możliwość Supply: 800 szt. dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      Wysoka moc 50 ohm obciążenia RF, Terminator o obciążeniu 50 ohm, Obciążenie RF o dużej mocy 2600MHz


Materiał:	Ałun na zewnątrz Miedź wewnątrz	Złącze:	N Mężczyzna
Projekt:	Zintegrowany projekt	Zastosowanie:	Testy laboratoryjne DAS...itd.
Kolor:	czarny	Trzeci PIM:	-130dBc przy 43dbm*2 (450~2600MHz)

Materiał:	Ałun na zewnątrz Miedź wewnątrz
Złącze:	N Mężczyzna
Projekt:	Zintegrowany projekt
Zastosowanie:	Testy laboratoryjne DAS...itd.
Kolor:	czarny
Trzeci PIM:	-130dBc przy 43dbm*2 (450~2600MHz)

Opis

Wysokiej mocy 50 Ohm terminator obciążenia RF 450MHz~2600MHz

80 Wattów N Mężczyzna 3,8 GHz 4 GHz RF Zakończenie fałszywego obciążenia

szeroki zakres
Dobry VSWR
Dobra odporność na wodę

Numer części	Wyniki badań
Częstotliwość pracy (GHz)	0-4
Impedancja (Ohm)	50
VSWR	≤ 1.20
IM₃(dBc @ 2×43dBm)	-110 / -120
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Mężczyzna
Moc obrotowa (watty, maks.)	80
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	100×100×73
Waga netto (g)	875 ± 20
Wymiary opakowania (mm,L×W×H)	260 × 135 × 120
Opakowanie Wielkość kartonu (mm,L×W×H)	540 × 155 × 500
Zgodność z ROHS	- Tak, proszę.

Obciążenie fałszywe / Niskie zakończenie PIM / Obciążenie jest urządzeniem używanym do zatrzymania pewnego portu jako obciążenia prądu RF podczas testowania innych produktów RF lub zatrzymania promieniowania prądu RF, gdy niektóre porty nie są obecnie używane,Teoria jest dopasowanie podobnej impedancji do rzeczywistego urządzenia, które zostanie podłączone do systemu RF. Fałszywe obciążenie będzie również pochłaniać trochę energii i uzyskanie ogrzewania, gdy system RFA działa, więc gdy użyć fałszywego obciążenia, aby zatrzymać jakiś port w systemie RF, zwrócić uwagę na obsługę mocy,W przeciwnym razie może się przegrzać..

Vinncom będzie dostarczał fałszywe obciążenia o różnej mocy dla różnych zakresów częstotliwości, może to być do 67 GHz.

W przypadku niektórych układów RF potrzebna jest dobra wartość PIM, vinncom może dostarczać -130dbc,-140dbc i -165dbc PIM.
