Name: 33-50GHz WR-22 WEGUIDE LOAD VN-WGLD-3350-WR22
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGLD-3350-WR22
Price: 414.00 USD
Availability: InStock

MOQ:	5 szt
Cena £:	negotiable
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	500

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ISO 9000 ROHS

Numer modelu

VN-WGLD-3350-WR22

Numer części:

VN-WGLD-3350-WR22

Częstotliwość robocza (GHz):

33-50

Impedancja (om):

VSWR:

≤1,06

Interfejs:

WR22(BJ400)

Podkreślić:

Obciążenie przewodnikiem fali 50 GHz

WR-22 Ładunek przewodzący falami

Opis produktu

OBCIĄŻENIE FALOWOWODU WR-22 33-50 GHz VN-WGLD-3350-WR22

Niska strata wtrąceniowa (zgodnie z projektem, jako obciążenie końcowe)
Łatwa integracja kołnierza (UG, CPR, pokrywa, dławik)
Dostępne w wersjach chłodzonych powietrzem, wymuszonym obiegiem powietrza i chłodzonych wodą

Orientacja instalacji:
Niektóre o dużej mocyOBCIĄŻENIE PRZEWODUnależy zamontować z żebrami ustawionymi pionowo, aby zoptymalizować konwekcję. Zawsze postępuj zgodnie z arkuszem danych tego konkretnegoOBCIĄŻENIE PRZEWODU.
Weryfikacja:
Po instalacji użyj analizatora sieci, aby potwierdzić, że plikOBCIĄŻENIE PRZEWODUwykazuje stratę odbiciową lepszą niż 30 dB (VSWR < 1,065).
Ochrona wrażliwych komponentów:Podczas testowania nadajnika lub strojenia wzmacniacza: aOBCIĄŻENIE PRZEWODUdziała jak atrapa anteny. BezOBCIĄŻENIE PRZEWODUmoc odbita może zniszczyć drogie urządzenia, takie jak magnetrony lub wzmacniacze półprzewodnikowe.

VN-WGLD-3350-WR22.pdf

Numer części	VN-WGLD-3350-WR22
Częstotliwość robocza (GHz)	33-50
Impedancja (om)	50
VSWR	≤1,06
Temperatura robocza (℃)	-40 ~ + 80
Interfejs	WR22(BJ400)

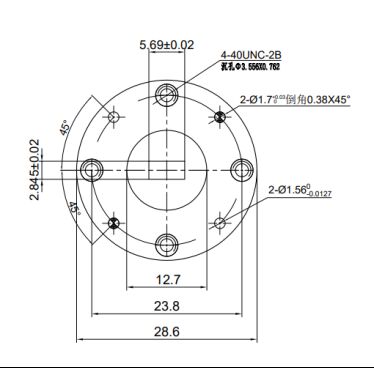

Wymiar (mm)	Jak poniżej
Obsługa mocy	2 (Wat, maks.)
Zgodność z dyrektywą ROHS	Tak

33-50GHz WR-22 WEGUIDE LOAD VN-WGLD-3350-WR22 0

Znaków:

Urządzenie kierujące falą,

obciążenie kierujące falą,

obciążenie kończące kierujące falą
