| MOQ: | 5 szt |
| Cena £: | negotiable |
| Metoda płatności: | L/C, D/A, D/P, T/T |
| Wydajność dostaw: | 500 |
OBCIĄŻENIE FALOWODOWE 75-110 GHz WR-10
Zmniejszone ryzyko uszkodzenia systemu
Niezawodne zakończenie nieużywanych portów falowodu
Działanie łącza szerokopasmowego
Zakończenie portu:
Podłączyć wejście kołnierzoweOBCIĄŻENIE PRZEWODUbezpośrednio do nieużywanego portu falowodu, portu cyrkulatora lub portu sprzęgacza kierunkowego. Upewnić się, że typ kołnierza (np. UG, CPR, pokrywa, dławik) pasuje do systemu.
Uwagi dotyczące obsługi mocy:
WybierzOBCIĄŻENIE PRZEWODUo średniej mocy znamionowej przekraczającej maksymalną oczekiwaną moc. W przypadku systemów impulsowych należy sprawdzić moc szczytową.
Wymagania dotyczące chłodzenia:
Niska mocOBCIĄŻENIE PRZEWODU→ naturalne chłodzenie powietrzem.
Średnia moc → wymuszone chłodzenie powietrzem (np. wbudowany wentylator).
Wysoka moc → chłodzona wodąOBCIĄŻENIE PRZEWODUz cyrkulującą wodą dejonizowaną.
Orientacja instalacji:
Niektóre o dużej mocyOBCIĄŻENIE PRZEWODUnależy zamontować z żebrami ustawionymi pionowo, aby zoptymalizować konwekcję. Zawsze postępuj zgodnie z arkuszem danych tego konkretnegoOBCIĄŻENIE PRZEWODU.
Weryfikacja:
Po instalacji użyj analizatora sieci, aby potwierdzić, żeOBCIĄŻENIE PRZEWODUwykazuje stratę odbiciową lepszą niż 30 dB (VSWR < 1,15).
| Numer części | VN-WGLD-75110-WR10 |
| Częstotliwość robocza (GHz) | 75-110 |
| Impedancja (om) | 50 |
| VSWR | ≤1,15 |
| Temperatura robocza (℃) | -40 ~ + 80 |
| Interfejs | WR10(BJ900) |

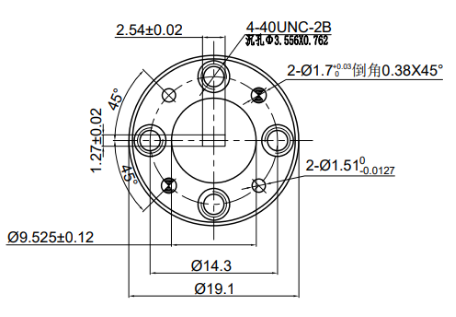

| Wymiar (mm) | Jak poniżej |
| Obsługa mocy | 0,5 (wat, maks.) |
| Zgodność z dyrektywą ROHS | Tak |
|
|
| MOQ: | 5 szt |
| Cena £: | negotiable |
| Metoda płatności: | L/C, D/A, D/P, T/T |
| Wydajność dostaw: | 500 |
OBCIĄŻENIE FALOWODOWE 75-110 GHz WR-10
Zmniejszone ryzyko uszkodzenia systemu
Niezawodne zakończenie nieużywanych portów falowodu
Działanie łącza szerokopasmowego
Zakończenie portu:
Podłączyć wejście kołnierzoweOBCIĄŻENIE PRZEWODUbezpośrednio do nieużywanego portu falowodu, portu cyrkulatora lub portu sprzęgacza kierunkowego. Upewnić się, że typ kołnierza (np. UG, CPR, pokrywa, dławik) pasuje do systemu.
Uwagi dotyczące obsługi mocy:
WybierzOBCIĄŻENIE PRZEWODUo średniej mocy znamionowej przekraczającej maksymalną oczekiwaną moc. W przypadku systemów impulsowych należy sprawdzić moc szczytową.
Wymagania dotyczące chłodzenia:
Niska mocOBCIĄŻENIE PRZEWODU→ naturalne chłodzenie powietrzem.
Średnia moc → wymuszone chłodzenie powietrzem (np. wbudowany wentylator).
Wysoka moc → chłodzona wodąOBCIĄŻENIE PRZEWODUz cyrkulującą wodą dejonizowaną.
Orientacja instalacji:
Niektóre o dużej mocyOBCIĄŻENIE PRZEWODUnależy zamontować z żebrami ustawionymi pionowo, aby zoptymalizować konwekcję. Zawsze postępuj zgodnie z arkuszem danych tego konkretnegoOBCIĄŻENIE PRZEWODU.
Weryfikacja:
Po instalacji użyj analizatora sieci, aby potwierdzić, żeOBCIĄŻENIE PRZEWODUwykazuje stratę odbiciową lepszą niż 30 dB (VSWR < 1,15).
| Numer części | VN-WGLD-75110-WR10 |
| Częstotliwość robocza (GHz) | 75-110 |
| Impedancja (om) | 50 |
| VSWR | ≤1,15 |
| Temperatura robocza (℃) | -40 ~ + 80 |
| Interfejs | WR10(BJ900) |
| Wymiar (mm) | Jak poniżej |
| Obsługa mocy | 0,5 (wat, maks.) |
| Zgodność z dyrektywą ROHS | Tak |
