| MOQ: | 5szt |
| Cena £: | negotiable |
| Standardowe opakowanie: | pianka + pudełko |
| Okres dostawy: | 2-4 tygodnie |
| Metoda płatności: | T/T, Western Union |
| Wydajność dostaw: | 50szt dziennie |
Cyrkulator falowodowy WR-12 75-80 GHz
Przypisanie portu–
ACyrkulator falowodowymusi mieć wyraźnie oznaczone trzy porty: wejściowy, wyjściowy i izolowany port.
Podłączenie sygnału wejściowego–
Podłącz nadajnik lub źródło sygnału do portu 1 urządzeniaCyrkulator falowodowy.
Załaduj połączenie–
Podłącz antenę lub główny tor transmisji do portu 2 urządzeniaCyrkulator falowodowy.
Zakończenie izolowanego portu–
Zawsze kończ izolowany port (port 3) aCyrkulator falowodowyzOBCIĄŻENIE PRZEWODUpochłaniać odbitą moc.
Dopasowanie kołnierza–
ACyrkulator falowodowywymaga tego samego typu kołnierza (UG, CPR, pokrywa lub dławik), co reszta systemu falowodu.
Pole magnetyczne–
ACyrkulator falowodowyzazwyczaj ma wewnętrzny magnes trwały; Do normalnej pracy nie jest potrzebne żadne zewnętrzne obciążenie.
Kontrola obsługi mocy–
Przed użyciem ACyrkulator falowodowy, sprawdź jego średnią i szczytową moc znamionową pod kątem wymagań systemowych.
| Numer części | VN-WGCIR-7580-WR12 |
| Częstotliwość robocza (GHz) | 75-80 |
| Tłumienność wtrąceniowa (dB) | ≤0,8 |
| Izolacja (dB) | ≥18 |
| Strata powrotu (dB) | ≥16 |
| Temperatura robocza (℃) | -45 ~ + 80 |
| Interfejs | WR12 z zabezpieczeniem przed przeładowaniem UG-383/U |

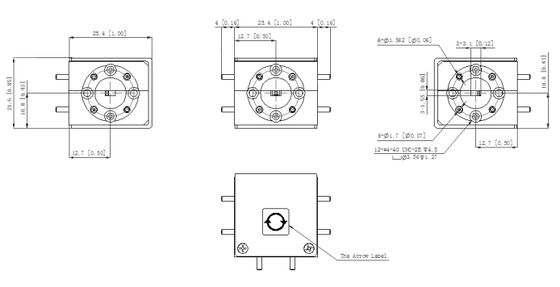

| Wymiar (mm) | Jak poniżej |
| Obsługa mocy | 3W/1W |
| Zgodność z dyrektywą ROHS | Tak |
|
|
