| MOQ: | 5 szt |
| Cena £: | negotiable |
| Metoda płatności: | L/C, D/A, D/P, T/T |
| Wydajność dostaw: | 500 |
374-40,5 GHzKONCENTRYCZNY FILTR
FILTR PRZEWODU FALOWEGO to pasywny, selektywny pod względem częstotliwości element przewodu falowego.
FILTR PRZEWODU FALOWEGO pozwala sygnałom w określonym paśmie częstotliwości przechodzić z bardzo niskimi stratami wtrąceniowymi.
Poza tym pasmem przepustowym, FILTR PRZEWODU FALOWEGO zapewnia wysokie tłumienie (tłumienie) niepożądanych sygnałów.
FILTR PRZEWODU FALOWEGO działa w oparciu o wnęki rezonansowe, irysy lub sprzężone sekcje w strukturze przewodu falowego.
FILTR PRZEWODU FALOWEGO może być zaprojektowany jako dolnoprzepustowy, górnoprzepustowy, przepustowy lub zaporowy (wcięcie).
FILTR PRZEWODU FALOWEGO wykorzystuje fizyczne wymiary swoich wnęk do określenia częstotliwości rezonansowej.
Gdy sygnał odpowiada częstotliwości rezonansowej FILTR PRZEWODU FALOWEGO, przechodzi przez niego z minimalnym odbiciem.
Gdy sygnał jest poza rezonansem, FILTR PRZEWODU FALOWEGO odbija go lub pochłania, zapobiegając transmisji.
FILTR PRZEWODU FALOWEGO realizuje swoją funkcję filtrowania bez zewnętrznego zasilania lub elementów aktywnych.
| Numer części | VN-CFLT-KM-3740 |
| Częstotliwość pracy ( GHz ) | 37-40,5 |
| Tłumienie (dB) | 45dB@29GHz-35,25GHz/40dB@42GHz-48GHz |
| Straty wtrąceniowe (dB) | ≤2,0 |
| Straty powrotne (dB) | ≥14 |
| Złącza RF | 2,92mm-Męskie & 2,92mm-Żeńskie |
| Temperatura pracy ( ℃ ) | 0 ~ + 55 |

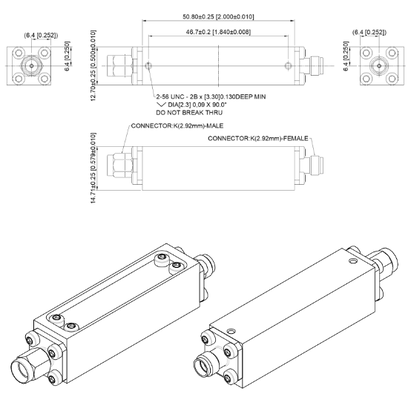

| Wymiary (mm) | Jak poniżej |
| Zgodność z ROHS | Tak |
|
|
