| MOQ: | 5 szt |
| Cena: | negotiable |
| Metoda płatności: | L/C, D/A, D/P, T/T |
| Wydajność dostaw: | 500 |

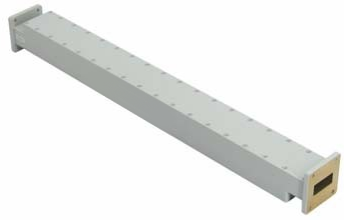

Tłumik falowodu 7.05-10 GHz WR-112
TŁUMIK FALOWODOWY to pasywny komponent mikrofalowy, który zmniejsza amplitudę sygnału propagującego się w linii transmisyjnej falowodu.
TŁUMIK FALOWODOWY osiąga to zmniejszenie poprzez wprowadzenie kontrolowanych strat do ścieżki sygnału, bez powodowania znaczących odbić.
TŁUMIK FALOWODOWY może być zaprojektowany przy użyciu trzech głównych mechanizmów: folii rezystancyjnej/wstawki, absorpcji przez materiały dielektryczne stratne lub mechanicznych łopatek/struktur obrotowych.
TŁUMIK FALOWODOWY oparty na typie łopatki rezystancyjnej wykorzystuje cienką kartę rezystancyjną umieszczoną wzdłuż płaszczyzny E falowodu — karta przecina linie pola elektrycznego i rozprasza energię mikrofalową w postaci ciepła.
TŁUMIK FALOWODOWY typu łopatki obrotowej składa się z trzech sekcji: wejściowej stałej łopatki rezystancyjnej, obrotowej łopatki rezystancyjnej i wyjściowej stałej łopatki rezystancyjnej — obracanie środkowej łopatki zmienia poziom tłumienia w sposób ciągły.
TŁUMIK FALOWODOWY o konstrukcji absorpcyjnej (koncentryczno-falowodowej) wykorzystuje materiały ferrytowe lub dielektryczne stratne, które absorbują energię elektromagnetyczną.
TŁUMIK FALOWODOWY utrzymuje dobre dopasowanie impedancji (niski VSWR) w całym paśmie częstotliwości pracy, zapewniając minimalne odbicia.
TŁUMIK FALOWODOWY tłumi sygnały, zamieniając część energii elektromagnetycznej na ciepło, które jest rozpraszane przez korpus falowodu i radiatory.
TŁUMIK FALOWODOWY może być stały (zapewniający stałą wartość tłumienia, np. 3 dB, 6 dB, 10 dB, 20 dB) lub zmienny (regulowany w zakresie, np. 0–30 dB lub 0–60 dB).
| Numer części | VN-WGAT-0710-WR112-10dB-1.5 |
| Częstotliwość pracy ( GHz ) | 7.05-10 |
| Tłumienie (dB) | 10 |
| Dokładność tłumienia (dB) | ±0.9 |
| Płaskość tłumienia (dB) | ±0.7 |
| VSWR | 1.15:1 |
| Interfejs | WR112 (BJ84) |
| Wymiary (mm) | Jak poniżej |
| Moc obsługiwana | 1.5CW (Wat, maks.) |
| Temperatura pracy ( ℃ ) | -40 ~ + 80 |
| Zgodność z ROHS | Tak |
|
|
