7GHz WR-112 DUPLEXER FALOWODOWY
DUPLEXER FALOWODOWY to trójportowy element mikrofalowy, który pozwala na współdzielenie jednej anteny między nadajnikiem a odbiornikiem, zapewniając jednocześnie izolację między nimi.
DUPLEXER FALOWODOWY zazwyczaj składa się z dwóch filtrów pasmowoprzepustowych (lub jednego pasmowoprzepustowego i jednego pasmowozaporowego) połączonych ze wspólnym złączem, często przy użyciu MAGICZNEGO T FALOWODOWEGO lub architektury opartej na cyrkulatorze.
DUPLEXER FALOWODOWY rozdziela sygnały nadawania i odbioru w zależności od częstotliwości: kanał nadawania przepuszcza częstotliwość nadajnika (Tx) do anteny, podczas gdy kanał odbioru przepuszcza częstotliwość odbiornika (Rx) z anteny.
DUPLEXER FALOWODOWY zapewnia wysoką izolację między portami nadajnika i odbiornika, zapobiegając uszkodzeniu wrażliwego stopnia wejściowego odbiornika przez sygnał nadawczy o dużej mocy.
W DUPLEXER FALOWODOWY opartym na cyrkulatorze, urządzenie wykorzystuje CYRKULATOR FALOWODOWY z dwoma filtrami pasmowoprzepustowymi podłączonymi do dwóch portów – cyrkulator kieruje energię Tx do anteny i energię Rx z anteny do odbiornika.
W DUPLEXER FALOWODOWY opartym na filtrach (z użyciem magicznego T lub złącza T), sygnały Tx i Rx są rozdzielane przez filtry selektywne częstotliwościowo; filtr Tx przepuszcza tylko pasmo Tx do anteny, a filtr Rx przepuszcza tylko pasmo Rx z anteny.
DUPLEXER FALOWODOWY opiera się na fakcie, że częstotliwości nadawania i odbioru są wystarczająco oddalone (dupleksowanie z podziałem częstotliwości), aby filtry mogły skutecznie je rozróżniać.
DUPLEXER FALOWODOWY zawiera również OBCIĄŻENIE FALOWODOWE lub dopasowane zakończenie na porcie izolowanym (przy użyciu cyrkulatora) do absorpcji wszelkich wycieków lub odbić energii.
DUPLEXER FALOWODOWY zapewnia, że antena jest jednocześnie podłączona do ścieżek Tx i Rx bez wzajemnych zakłóceń – jest to niezbędna funkcja dla systemów radarowych i komunikacyjnych pracujących w trybie pełnego dupleksu.
| Numer części | VN-WGD-07-WR112 |
| Częstotliwość pracy ( GHz ) | 7 |
| Płaskość (dB) | ≤0.4dB (losowa rozpiętość ±30MHz) |
| Wahania opóźnienia grupowego (dB) | ≤10ns (losowa rozpiętość ±30MHz) |
| Straty powrotne (dB) | ≥15dB |
| Tłumienia (od niskiej do ANT) |
≥70dB@f3-f4 ≥50dB@30MHz-(f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| Tłumienia (od wysokiej do ANT) |
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥50dB@(f4+DS)-2f3 ≥30dB@2f3-26GHz |
| Interfejs | WR112 (BJ84) |

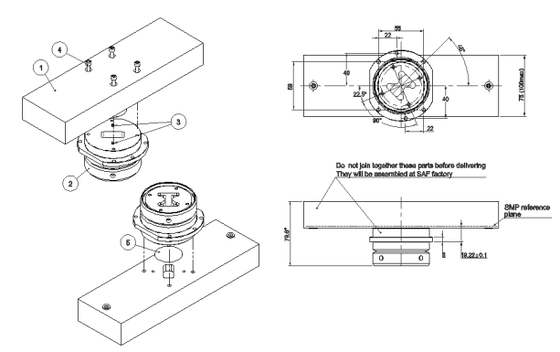

| Wymiary (mm) | Jak poniżej |
| Wilgotność pracy | 5-95% |
| Temperatura pracy ( ℃ ) | -35 ~ + 65 |
| Zgodność z ROHS | Tak |
|
|
