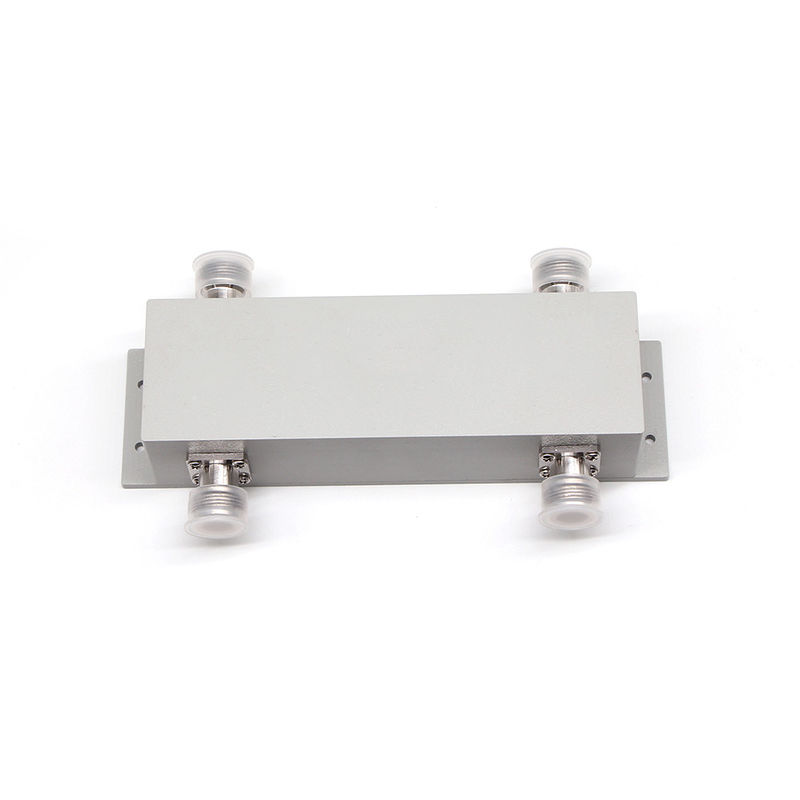

698-3800MHz 2in 2out N Kobieta hybrydowa sprzęgła

Name: 698-3800MHz 2in 2out N Kobieta hybrydowa sprzęgła
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-HC2x2-0738-ON

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 500 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Niski PIM 3dB hybrydowy sprzęgło, N Hybrydowy sprzęg 3dB kobiecy, 3800MHZ 3db hybrydowy kombiner


Zastosowanie:	Jako ten sam łącznik pasm	Wysoka izolacja:	zazwyczaj 25 dB, 30 (maks.)
NISKI VSWR:	1,15 (maks.)	Złącze:	N Kobieta
OEM/ODM:	Przystępne.	Kolor:	Zindywidualizowane
PIM:	153dbc 163dbc przy 43dbm*2

Zastosowanie:	Jako ten sam łącznik pasm
Wysoka izolacja:	zazwyczaj 25 dB, 30 (maks.)
NISKI VSWR:	1,15 (maks.)
Złącze:	N Kobieta
OEM/ODM:	Przystępne.
Kolor:	Zindywidualizowane
PIM:	153dbc 163dbc przy 43dbm*2

Opis

698-3800MHz 2in 2out N Kobieta hybrydowa sprzęgła

698-3800MHz 2in 2out N Kobieta hybrydowa sprzęgła

szeroki zakres
Wysoka kierowność
Dobre straty zwrotne

VN-HC2x2-0738-ON-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	3.0±0.9
Strata wstawienia (dB)	3.7
Izolacja (dB)	≥ 23
IM3 (dBc @ 2×43dBm)	-140 / -150 / -155 / -160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	141 × 44 × 38
Waga netto (g)	615 ± 20
Wymiary opakowania (mm,L×W×H)	170 × 100 × 40
Opakowanie Wielkość kartonu (mm,L×W×H)	520 × 360 × 110
Zgodność z ROHS	- Tak, proszę.

Hybrydowe sprzęgacze to specjalny przypadek czteroportowego sprzęgacza kierunkowego, który jest zaprojektowany do rozdzielenia mocy 3 dB (równe).i hybrydowych 180 stopni.

Firma Vinncom posiada różne projekty sprzęgła hybrydowego opartego na mikro-stryku, powietrzu-dielektrycznym i cienkim filmie, przewodniku fal itp.

Hybrydowe sprzęgły są powszechnie stosowane jako kierunkowe sprzęgły 3db z jednym portem końcowym, mogą być również stosowane jako kombinator 2 w 2 i 2 w 1.

Do niektórych zastosowań sprzęgły hybrydowe mogą być łączone jako matryca, na przykład 4in 4out, 3in 3out itp.

Vinncom dostarcza wiele różnych zakresów częstotliwości dla sprzęgła hybrydowego i jest szeroko stosowany w systemach DAS i systemach testowych.
