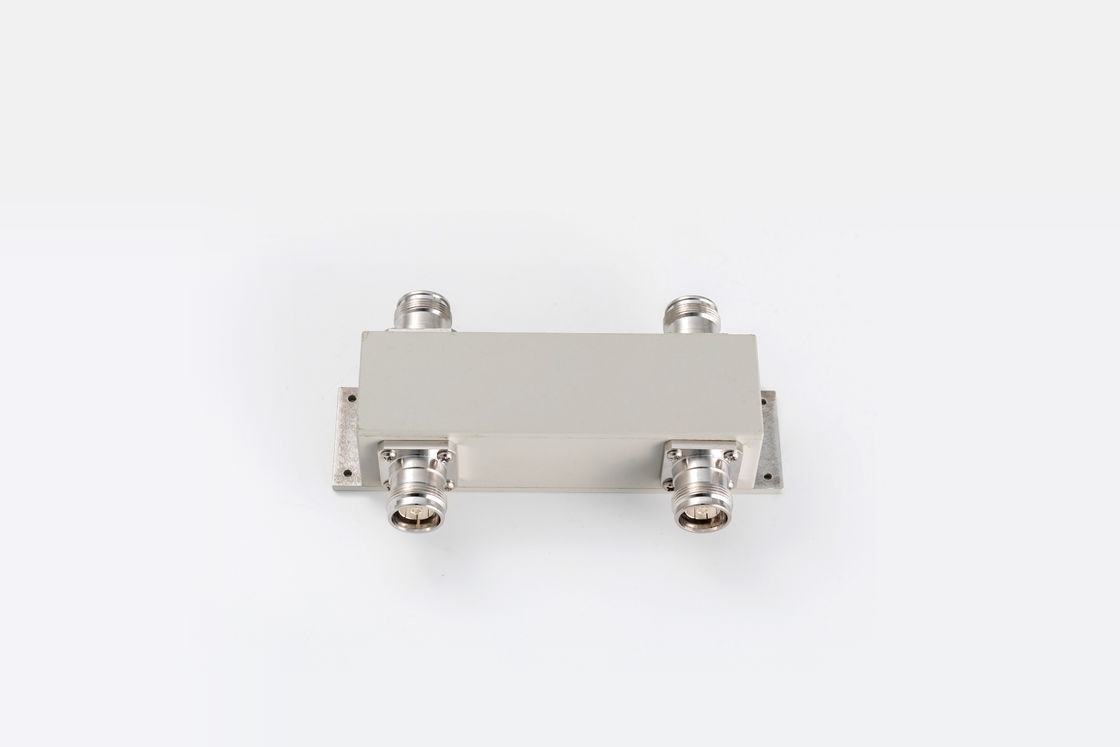

550-6000MHz 2in2out 4.3-10F/NF Hybrydowy sprzęgło

Name: 550-6000MHz 2in2out 4.3-10F/NF Hybrydowy sprzęgło
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05560-OXx
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-HC2x2-05560-OXx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      550-6000MHz hybrydowy sprzęgła, Hybrydowe sprzęgło PIM -150, N Kobieta sprzęgło hybrydowe


Częstotliwość robocza ( MHz ):	550-6000	Sprzężenie (dB):	3
Izolacja (dB):	20	IM3 (dBc @ 2×43dBm):	-150/-160
Zastosowanie:	Wewnątrz i na zewnątrz	VSWR:	1.35

Częstotliwość robocza ( MHz ):	550-6000
Sprzężenie (dB):	3
Izolacja (dB):	20
IM3 (dBc @ 2×43dBm):	-150/-160
Zastosowanie:	Wewnątrz i na zewnątrz
VSWR:	1.35

Opis

550-6000MHz 2in2out 4.3-10F/NF Hybrydowy sprzęgło

550-6000MHz Hybrid Coupler PIM -150/-160 N Kobieta/4.3-10 Kobieta Dla DAS

Dobre straty zwrotne
szeroki zakres
Wysoka kierowność

VN-HC2x2-05560-OP-xxx.pdf

VN-HC2x2-05560-ON-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	550-6000
Impedancja (Ohm)	50
VSWR	1.35
Połączenie (dB)	3
Strata wstawienia (dB)	± 1.4
Izolacja (dB)	20
IM3 (dBc @ 2×43dBm)	- 150/-160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta/4.3-10 Kobieta
Moc obrotowa (watty, maks.)	500 ((N:300)
Moc szczytowa (watty, maks.)	1500 ((N:1200)
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	131x40x38.4	131x40x38.4
Waga netto (g)	600 ± 5%	600 ± 5%
Wymiary opakowania (mm,L×W×H)	170X100X40	170X100X40
Opakowanie Wielkość kartonu (mm,L×W×H)	520X360X105	520X360X105
Zgodność z ROHS	- Tak, proszę.

Hybrydowe sprzęgacze to specjalny przypadek czteroportowego sprzęgacza kierunkowego, który jest zaprojektowany do rozdzielenia mocy 3 dB (równe).i hybrydowych 180 stopni.

Firma Vinncom posiada różne projekty sprzęgła hybrydowego opartego na mikro-stryku, powietrzu-dielektrycznym i cienkim filmie, przewodniku fal itp.

Hybrydowe sprzęgły są powszechnie stosowane jako kierunkowe sprzęgły 3db z jednym portem końcowym, mogą być również stosowane jako kombinator 2 w 2 i 2 w 1.

Do niektórych zastosowań sprzęgły hybrydowe mogą być łączone jako matryca, na przykład 4in 4out, 3in 3out itp.

Vinncom dostarcza wiele różnych zakresów częstotliwości dla sprzęgła hybrydowego i jest szeroko stosowany w systemach DAS i systemach testowych.
