698-3800MHz Hybrydowy sprzęg / 2: 2 Kombinator PIM -150 / -160

Name: 698-3800MHz Hybrydowy sprzęg / 2: 2 Kombinator PIM -150 / -160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OX
Price: 2.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-HC2x2-0738-OX

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: VN-HC2x2-035052-ON-xxx

Zasady płatności: L/C, D/A, D/P, T/T

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                  Hybrydowy sprzęgacz 698-3800MHz, Hybrydowe sprzęgło 2 w 2 na zewnątrz, Hybrydowe sprzęgła 698-3800 MHz


Numer części:	VN-HC2x2-0738-OX	Impedancja (om):	50
Częstotliwość robocza ( MHz ):	698-3800	VSWR:	≤1,25
Sprzężenie (dB):	3,0±0,9

Numer części:	VN-HC2x2-0738-OX
Impedancja (om):	50
Częstotliwość robocza ( MHz ):	698-3800
VSWR:	≤1,25
Sprzężenie (dB):	3,0±0,9

Opis

698-3800MHz Hybrydowy sprzęg / 2: 2 Kombinator PIM -150 / -160

698-3800MHz Hybrydowy sprzęg / 2: 2 Kombinator PIM -150 / -160

Wysoka izolacja
Dobry PIM do -160@43dBm*2
Dobre płaskość

Wymagania w zakresie ochrony środowiska

VN-HC2x2-0738-ON-xxx.pdf

VN-HC2x2-0738-OP-160.pdf

Numer części	VN-HC2x2-0738-OX
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	3.0±0.9
Strata wstawienia (dB)	3.7
Izolacja (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta/4.3-10 Kobieta/DIN Kobieta
Moc obrotowa (watty, maks.)	500 ((N:300)
Moc szczytowa (watty, maks.)	1500 ((N:1200)
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Waga netto (g)	615 ± 20	685 ± 20	880 ± 20
Wymiary opakowania (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Opakowanie Wielkość kartonu (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

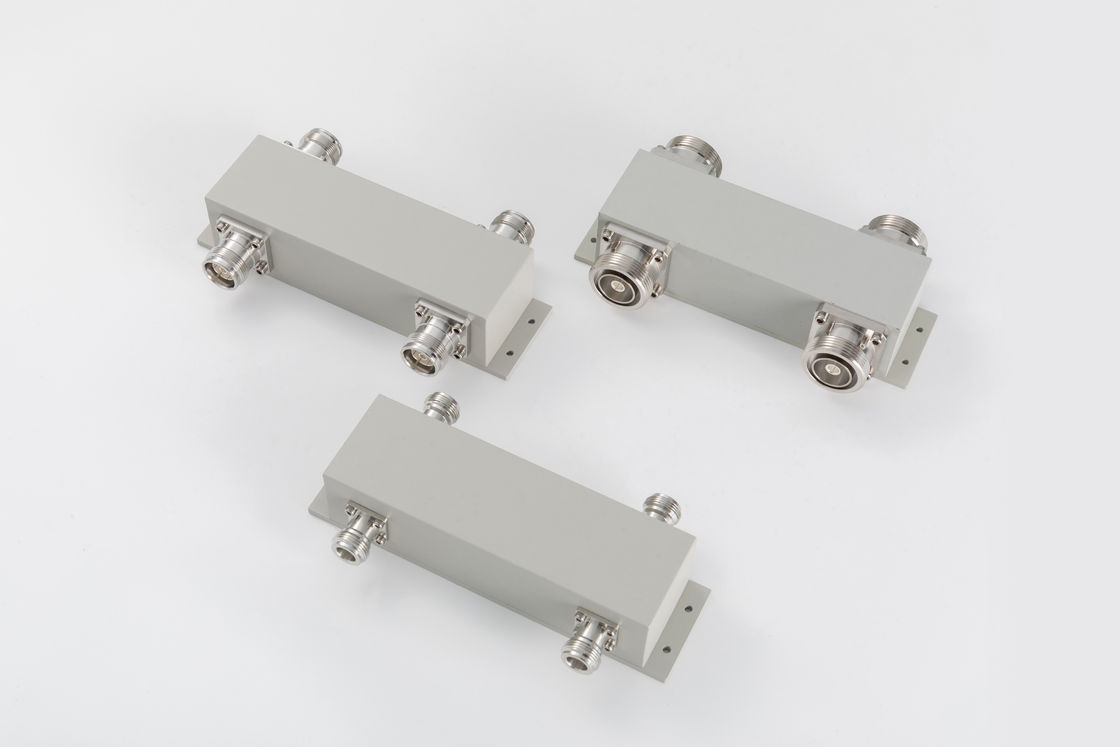

698-3800MHz Hybrydowy sprzęg / 2: 2 Kombinator PIM -150 / -160 0

Hybrydowe sprzęgacze to specjalny przypadek czteroportowego sprzęgacza kierunkowego, który jest zaprojektowany do rozdzielenia mocy 3 dB (równe).i hybrydowych 180 stopni.

Firma Vinncom posiada różne projekty sprzęgła hybrydowego opartego na mikro-stryku, powietrzu-dielektrycznym i cienkim filmie, przewodniku fal itp.

Hybrydowe sprzęgły są powszechnie stosowane jako kierunkowe sprzęgły 3db z jednym portem końcowym, mogą być również stosowane jako kombinator 2 w 2 i 2 w 1.

Do niektórych zastosowań sprzęgły hybrydowe mogą być łączone jako matryca, na przykład 4in 4out, 3in 3out itp.

Vinncom dostarcza wiele różnych zakresów częstotliwości dla sprzęgła hybrydowego i jest szeroko stosowany w systemach DAS i systemach testowych.
