698-2700MHz Hybrydowy sprzęgacz 2 w 2 na zewnątrz PIM -150/-160
  • name
  • name
  • name
  • name
  • name

698-2700MHz Hybrydowy sprzęgacz 2 w 2 na zewnątrz PIM -150/-160

Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Vinncom
Orzecznictwo
RoHS/ISO9000
Numer modelu
VN-HC2x2-0727-Ox-XXX
Częstotliwość robocza ( MHz ):
698-2700
Impedancja (om):
50
VSWR:
1.2
Sprzężenie (dB):
3±0,8
Tłumienie wtrąceniowe (dB):
±3,6
Izolacja (dB):
25
IM3 (dBc @ 2×43dBm):
-150/-160
Podkreślić:

Hybrydowe sprzęgły 698-2700 MHz

,

2 w 3dB hybrydowy sprzęgacz

,

2 z 3 dB hybrydowy sprzęgło

Opis produktu

698-2700MHz Hybrydowy sprzęgacz PIM- 150/-160



  • Dobry VSWR we wszystkich portach
  • Wysoka izolacja
  • Dobre straty zwrotne



Numer części Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz) 698-2700
Impedancja (Ohm) 50
VSWR 1.2
Połączenie (dB) 3±0.8
Strata wstawienia (dB) ± 3.6
Izolacja (dB) 25
IM3 (dBc @ 2×43dBm) - 150/-160
Zastosowanie Wewnętrzne i zewnętrzne
Stopień ochrony IP65
Temperatura pracy (°C) -40 ~ + 80
Interfejs N Kobieta/4.3-10 Kobieta/DIN Kobieta
Moc obrotowa (watty, maks.) 500 ((N:300)
Moc szczytowa (watty, maks.) .1500(N:1200)
Wymiar (mm) ((L×W×H, z wyłączeniem złącza) 127X44X25 127X44X31 127X44X38
Waga netto (g) 385 ± 20% 565 ± 20% 810± 20%
Wymiary opakowania (mm,L×W×H) 165X87X35 170X100X40 170X100X40
Opakowanie Wielkość kartonu (mm,L×W×H) 460X350X195 520X360X110 520X360X110

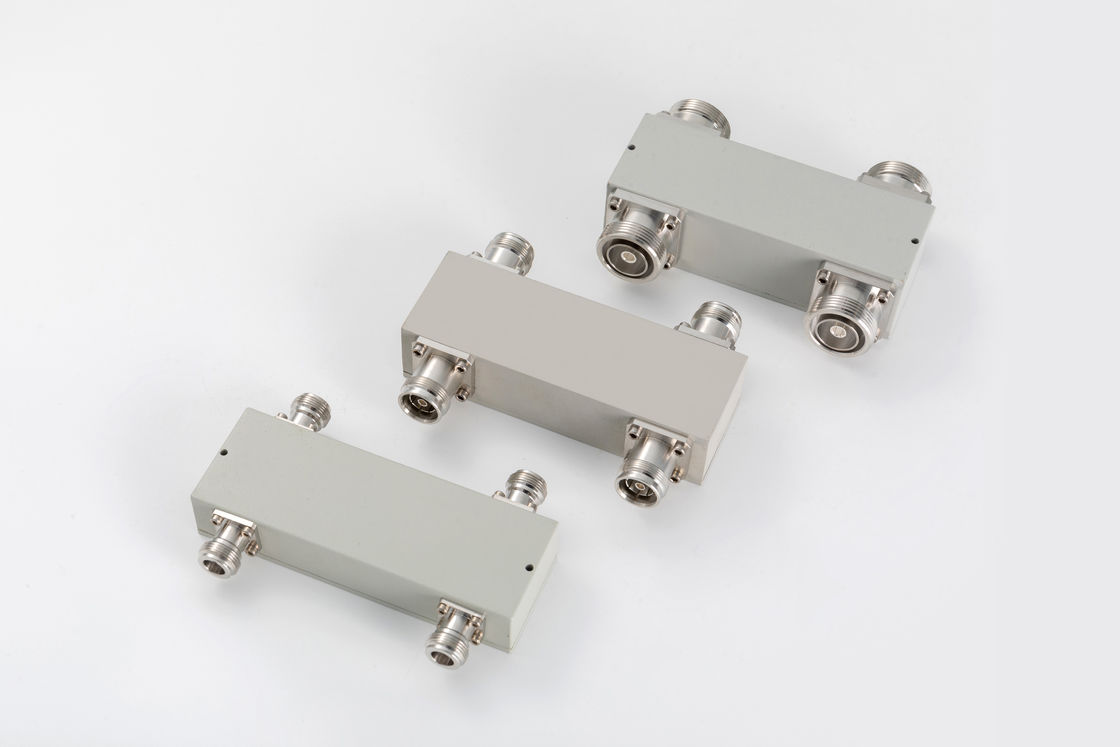

 698-2700MHz Hybrydowy sprzęgacz 2 w 2 na zewnątrz PIM -150/-160 0

































































Hybrydy dostępne są w dwóch rodzajach: hybrydy 90 stopni i 180 stopni.

Firma Vinncom posiada różne projekty sprzęgła hybrydowego opartego na mikro-stryku, powietrzu-dielektrycznym i cienkim filmie, przewodniku fal itp.

Hybrydowe sprzęgły są powszechnie stosowane jako kierunkowe sprzęgły 3db z jednym portem końcowym, mogą być również stosowane jako kombinator 2 w 2 i 2 w 1.

Do niektórych zastosowań sprzęgły hybrydowe mogą być łączone jako matryca, na przykład 4in 4out, 3in 3out itp.

Vinncom dostarcza wiele różnych zakresów częstotliwości dla sprzęgła hybrydowego i jest szeroko stosowany w systemach DAS i systemach testowych.











Tags:

2700MHz RF Hybrid Coupler,

Hybrydowy sprzęg dla DAS IBS,

Hybrydowe sprzęgły 698-2700 MHz
