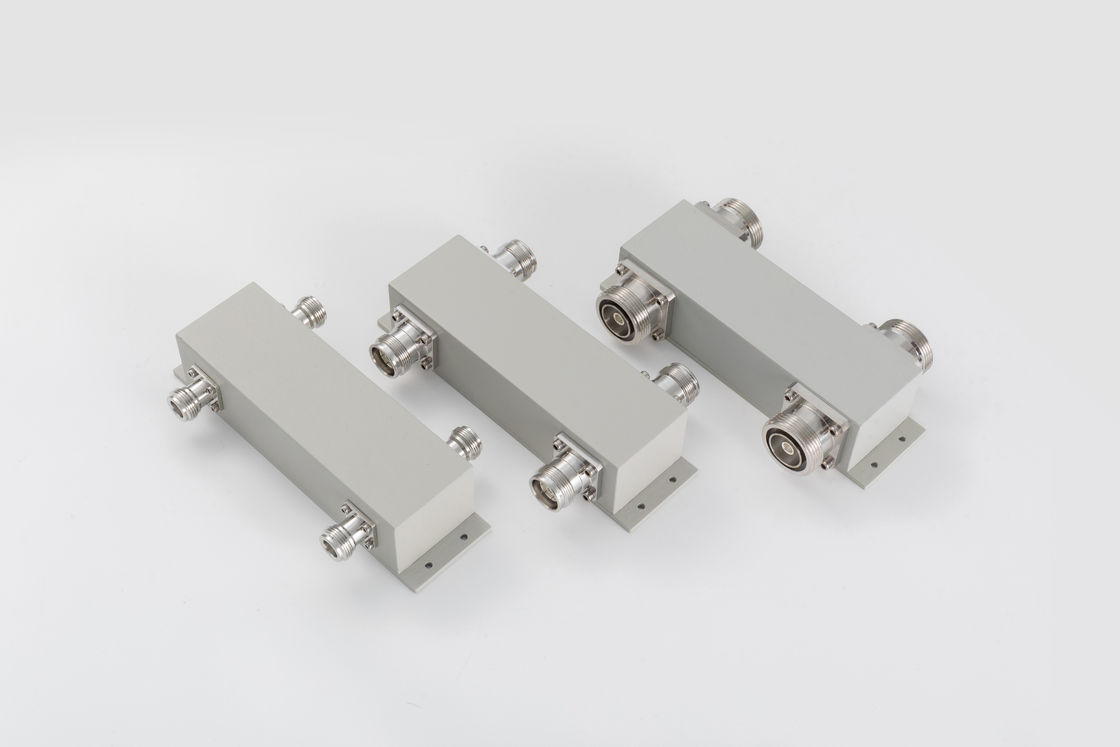

698-3800 MHz 2 wejścia 2 wyjścia 4,3-10 Złącze hybrydowe F/NF/Din F

Name: 698-3800 MHz 2 wejścia 2 wyjścia 4,3-10 Złącze hybrydowe F/NF/Din F
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OXx
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-HC2x2-0738-OXx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 sztuk

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      3800MHz RF Antenna Combiner, Antenny radiowe 698MHz, Hybrydowy sprzęgło 500 W


Częstotliwość robocza ( MHz ):	698-3800	Impedancja (om):	50
VSWR:	≤1,25	IM3 (dBc @ 2×43dBm):	-150 / -160
Moc obsługi (W, maks.):	500 (N: 300)	Moc szczytowa (W, maks.):	1500 (N: 1200)

Częstotliwość robocza ( MHz ):	698-3800
Impedancja (om):	50
VSWR:	≤1,25
IM3 (dBc @ 2×43dBm):	-150 / -160
Moc obsługi (W, maks.):	500 (N: 300)
Moc szczytowa (W, maks.):	1500 (N: 1200)

Opis

698-3800 MHz 2 wejścia 2 wyjścia 4,3-10 Złącze hybrydowe F/NF/Din F

698-3800MHz 2in2out 4.3-10 F/NF/Din F Hybrid Coupler

szeroki zakres
Przenośny do montażu
Dobry VSWR we wszystkich portach

- Nie.VN-HC2x2-0738-OP-xxx.pdf

Wymagania w zakresie ochrony środowiska

VN-HC2x2-0738-ON-xxx.pdf

Numer części	VN-HC2x2-0738-OP
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	3.0±0.9
Strata wstawienia (dB)	3.7
Izolacja (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta	4.3-10 Kobieta	DIN Kobieta
Moc obrotowa (watty, maks.)	500 ((N:300)
Moc szczytowa (watty, maks.)	1500 ((N:1200)
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	141 × 44 × 38
Waga netto (g)	615 ± 20	685 ± 20	880 ± 20
Wymiary opakowania (mm,L×W×H)	170 × 100 × 40
Opakowanie Wielkość kartonu (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110
Zgodność z ROHS	- Tak, proszę.

Hybrydowy kombiner jest używany do rozdzielenia i kombinowania sygnałów RF. Jest powiązany z hybrydowym 3 dB, który opiera się na liniach przesyłowych PCB lub dielektrycznym hybrydowym 3 dB,i jest najczęściej stosowany jako łącznik w systemie anten rozproszonych ((DAS).
