Name: 15GHz WR-62 DUPLEXER PŁYTAJNY
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 szt
Cena:	negotiable
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	500

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ISO 9000 ROHS

Numer modelu

VN-WGD-15-WR62

Numer części:

VN-WGD-15-WR62

Częstotliwość robocza (GHz):

Płaskość (dB):

≤0,5dB

Izolacja (kanał L do kanału H):

≥70dB

Strata powrotu (DB):

≥18dB

Strata wtrąceniowa (dB):

≤1,4dB

Interfejs:

WR62 (BJ140)

Opis produktu

15GHz WR-62 PRZEWÓD FALOWODOWY DUPLEXER

Chroni wrażliwe odbiorniki przed energią nadajnika o dużej mocy
Poprawia czułość systemu poprzez zmniejszenie wycieku nadajnika do odbiornika
Zakres częstotliwości od 1 GHz do 110 GHz+

A PRZEWÓD FALOWODOWY DUPLEXER zapewnia wysoką izolację między portami nadajnika i odbiornika, zapobiegając uszkodzeniu wrażliwego front-endu odbiornika przez sygnał nadawczy o dużej mocy.
W PRZEWÓD FALOWODOWY DUPLEXER opartym na cyrkulatorze, urządzenie wykorzystuje CYRKULATOR PRZEWODU FALOWODOWEGO z dwoma filtrami pasmowo-przepustowymi podłączonymi do dwóch portów; cyrkulator kieruje energię Tx do anteny i energię Rx z anteny do odbiornika.
W PRZEWÓD FALOWODOWY DUPLEXER opartym na filtrze (wykorzystującym magiczne T lub złącze T), sygnały Tx i Rx są rozdzielane przez filtry selektywne częstotliwości; filtr Tx przepuszcza tylko pasmo Tx do anteny, a filtr Rx przepuszcza tylko pasmo Rx z anteny.

Podłącz odbiornik do portu Rx –
Podłącz odbiornik lub wejście LNA do portu Rx PRZEWÓD FALOWODOWY DUPLEXER.

Dopasuj typy kołnierzy –
A PRZEWÓD FALOWODOWY DUPLEXER wymaga tego samego typu kołnierza (UG, CPR, pokrywa lub choke) na wszystkich trzech portach co podłączone elementy falowodu.

Zweryfikuj przypisania częstotliwości –
A PRZEWÓD FALOWODOWY DUPLEXER jest fabrycznie dostrojony do określonych pasm częstotliwości Tx i Rx; upewnij się, że częstotliwości Twojego systemu odpowiadają specyfikacjom PRZEWÓD FALOWODOWY DUPLEXER.

Numer części	VN-WGD-15-WR62
Częstotliwość pracy ( GHz )	15
Płaskość (dB)	≤0.5dB
Izolacja (kanał L do kanału H)	≥70dB
Straty powrotne (dB)	≥18dB
Straty wtrącenia (dB)	≤1.4dB
Interfejs	WR62 (BJ140)

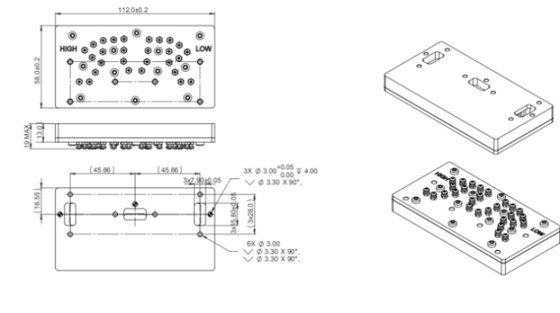

Wymiary (mm)	Jak poniżej
Wilgotność pracy	5-95%
Temperatura pracy ( ℃ )	-40 ~ +80
Zgodność z ROHS	Tak
