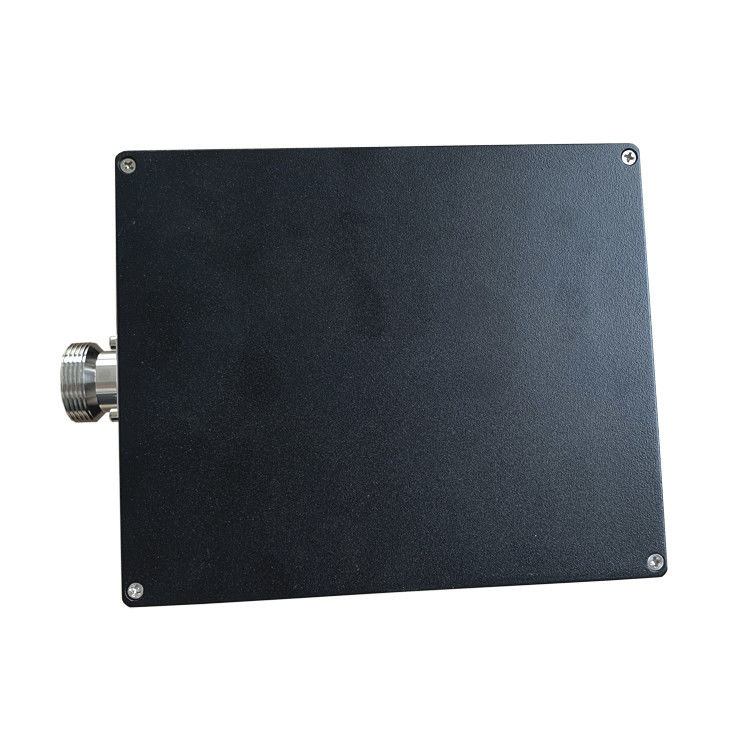

0-4GHz 100W Niskie obciążenie końcowe PIM DIN F

Name: 0-4GHz 100W Niskie obciążenie końcowe PIM DIN F
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-LD-4G-100W-ODf-S-160
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-LD-4G-100W-ODf-S-160

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 200 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          -165dBc Niska terminacja PIM, 3.8 GHz Niskie zakończenie PIM, Niskie obciążenie próby PIM 100 watów


Trzeci PIM:	-160~165dbc przy 43dBm*2 (450~3800MHZ)	OEM:	OK
ODM:	OK	Złącze:	Dostosowane
Kolor:	Czarny lub na zamówienie	Moc ciągła:	100 watów (maks.)
Częstotliwość:	4G 6G (maks.)

Trzeci PIM:	-160~165dbc przy 43dBm*2 (450~3800MHZ)
OEM:	OK
ODM:	OK
Złącze:	Dostosowane
Kolor:	Czarny lub na zamówienie
Moc ciągła:	100 watów (maks.)
Częstotliwość:	4G 6G (maks.)

Opis

0-4GHz 100W Niskie obciążenie końcowe PIM DIN F

100 watów 3,8 GHz 4 GHz 6 GHz DIN Kobieta Niskie PIM -163dbc -165dbc Zakończenie obciążenia RF

Lepsze ogrzewanie.
Dobry VSWR
Niski PIM

VN-LD-4G-100W-ODf-S-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (GHz)	0-4
Impedancja (Ohm)	50
VSWR	≤ 1,30 (≤ 1,2 @ DC-3,8G)
IM₃(dBc @ 2×43dBm)	- 160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	Din Kobieta
Moc obrotowa (watty, maks.)	100
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	180X150X62
Waga netto (g)	1875 ± 20
Wymiary opakowania (mm,L×W×H)	305 × 170 × 115
Opakowanie Wielkość kartonu (mm,L×W×H)	620 × 360 × 180
Zgodność z ROHS	- Tak, proszę.

0-4GHz 100W Niskie obciążenie końcowe PIM DIN F 0

Obciążenie fałszywe / Niskie zakończenie PIM / Obciążenie jest urządzeniem używanym do zatrzymania pewnego portu jako obciążenia prądu RF podczas testowania innych produktów RF lub zatrzymania promieniowania prądu RF, gdy niektóre porty nie są obecnie używane,Teoria jest dopasowanie podobnej impedancji do rzeczywistego urządzenia, które zostanie podłączone do systemu RF. Fałszywe obciążenie będzie również pochłaniać trochę energii i uzyskanie ogrzewania, gdy system RFA działa, więc gdy użyć fałszywego obciążenia, aby zatrzymać jakiś port w systemie RF, zwrócić uwagę na obsługę mocy,W przeciwnym razie może się przegrzać..

Vinncom będzie dostarczał fałszywe obciążenia o różnej mocy dla różnych zakresów częstotliwości, może to być do 67 GHz.

W przypadku niektórych układów RF potrzebna jest dobra wartość PIM, vinncom może dostarczać -130dbc,-140dbc i -165dbc PIM.
