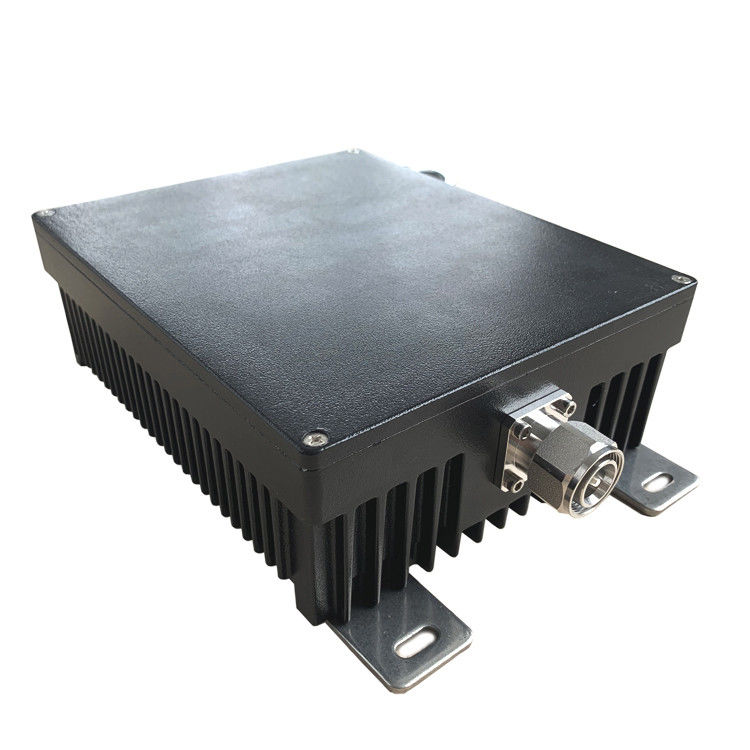

0-4GHz 200W Niskie obciążenie końcowe PIM 4.3-10M

MOQ:	5
Cena £:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	200 sztuk dziennie

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ROHS ISO9000

Numer modelu

VN-LD-4G-200W-OPm-S-160

3rd PIM:

-160~165dbc@43dBm*2 (450~3800MHZ)

Connector:

Cusomized

Color:

Silver

Power Handling:

200 watts (max)

Frequency:

Podkreślić:

4.3-10 50 Ohm zakończenie obciążenia

Vinncom 50 Ohm zakończenie obciążenia

200 Wattów 4

Opis produktu

200 Wattów 3,8 GHz 4 GHz 6 GHz 4,3-10 Mężczyzna Niski PIM -163dbc -165dbc Zakończenie obciążenia RF

szeroki zakres
Niski PIM -160dBc@43dBm*2
Dobry VSWR

VN-LD-4G-200W-OPm-S-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (GHz)	0-4
Impedancja (Ohm)	50
VSWR	≤ 1,30 (≤ 1,2 @ DC-3,8G)
IM₃(dBc @ 2×43dBm)	- 160
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	4.3-10 Mężczyzna
Moc obrotowa (watty, maks.)	200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	180X150X62
Waga netto (g)	2340 ± 20
Wymiary opakowania (mm,L×W×H)	305 × 170 × 115
Opakowanie Wielkość kartonu (mm,L×W×H)	620 × 360 × 180
Zgodność z ROHS	- Tak, proszę.

0-4GHz 200W Niskie obciążenie końcowe PIM 4.3-10M 0

Obciążenie fałszywe / Niskie zakończenie PIM / Obciążenie jest urządzeniem używanym do zatrzymania pewnego portu jako obciążenia prądu RF podczas testowania innych produktów RF lub zatrzymania promieniowania prądu RF, gdy niektóre porty nie są obecnie używane,Teoria jest dopasowanie podobnej impedancji do rzeczywistego urządzenia, które zostanie podłączone do systemu RF. Fałszywe obciążenie będzie również pochłaniać trochę energii i uzyskanie ogrzewania, gdy system RFA działa, więc gdy użyć fałszywego obciążenia, aby zatrzymać jakiś port w systemie RF, zwrócić uwagę na obsługę mocy,W przeciwnym razie może się przegrzać..

Vinncom będzie dostarczał fałszywe obciążenia o różnej mocy dla różnych zakresów częstotliwości, może to być do 67 GHz.

W przypadku niektórych układów RF potrzebna jest dobra wartość PIM, vinncom może dostarczać -130dbc,-140dbc i -165dbc PIM.
