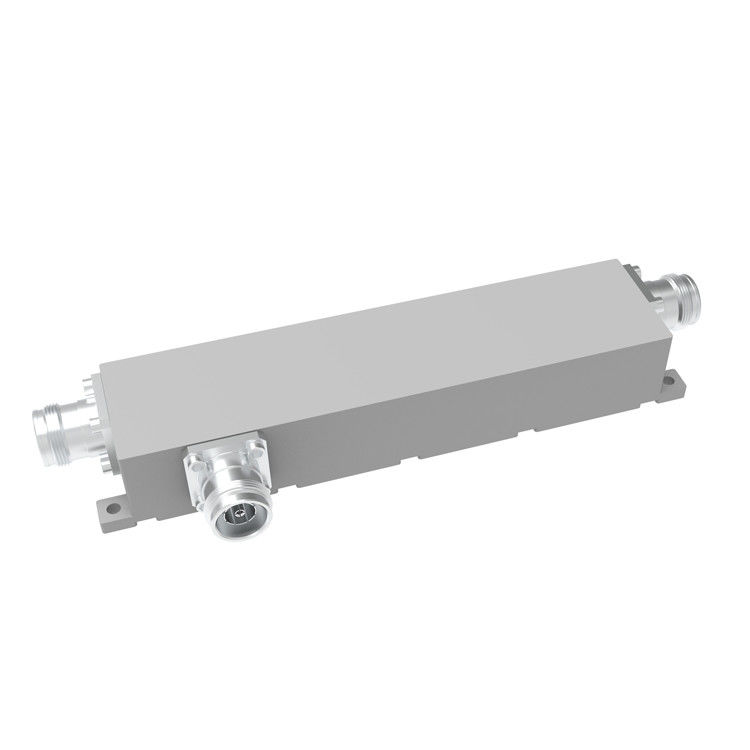

550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler
  • name
  • name
  • name
  • name

550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler

MOQ: 5 szt
Cena £: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 1000 SZTUK DZIENNIE
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Vinncom
Orzecznictwo
ROHS ISO9000
Numer modelu
VN-DC-05538-OPx
OEM:
OK
ODM:
OK
Zindywidualizowane:
OK
Projekt:
Linia paskowa dielektryka powietrza
Kolor:
Opcjonalnie
Częstotliwość:
550-3800 MHz
Podkreślić:

550-3800MHZ łącznik kierunkowy RF

,

12dB sprzęgło kierunkowe RF

,

Złącze kierunkowe dielektryczne powietrza hf

Opis produktu

 550-3800MHZ 4.3-10 Kobieta 5dB 6dB 7dB 8dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler



  • Dobry PIM do -163@43dBm*2
  • Dobre straty zwrotne
  • Dobry VSWR we wszystkich portach



Numer części Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz) 550-3800
Impedancja (Ohm) 50
VSWR ≤ 1.25
Połączenie (dB)   6 7 8   15 20 30
Tolerancja (dB)   ± 12 ± 12 ± 12   ± 15 ± 17

± 18
Strata wstawienia (dB)   ≤ 1.8 ≤ 1.5 ≤ 1.1   ≤ 0.4 ≤ 0.2

≤ 0.17
Izolacja (dB)   ≥ 24 ≥ 25 ≥ 26   ≥ 33 ≥ 38

≥ 48
IM3 (dBc @ 2×43dBm) -153 / -163
Zastosowanie Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony IP65
Temperatura pracy (°C) -40 ~ + 80
Interfejs 4.3-10 Kobieta
Moc obrotowa (watty, maks.) 500
Moc szczytowa (watty, maks.) 1500
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)

182.5 × 44 × 31
Waga netto (g)

775 ± 5%
Wymiary opakowania (mm,L×W×H)

240 × 80 × 35
Opakowanie Wielkość kartonu (mm,L×W×H)

500 × 420 × 160
Zgodność z ROHS - Tak, proszę.







550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler 0550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler 1





Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,zasięgu sygnału komórkowego oraz oddzielenia sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
