550-6000MHz 4,3-10 Kobieta sprzęgło kierunkowe

Name: 550-6000MHz 4,3-10 Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-DC-0560-OPx-XXX

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                  Złącze kierunkowe DAS RF, 3dB RF kierunkowy sprzęgacz, DAS 3db sprzęgło kierunkowe


Częstotliwość robocza ( MHz ):	550-6000	Impedancja (om):	50
VSWR:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Stopień ochrony:	IP65

Częstotliwość robocza ( MHz ):	550-6000
Impedancja (om):	50
VSWR:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Stopień ochrony:	IP65

Opis

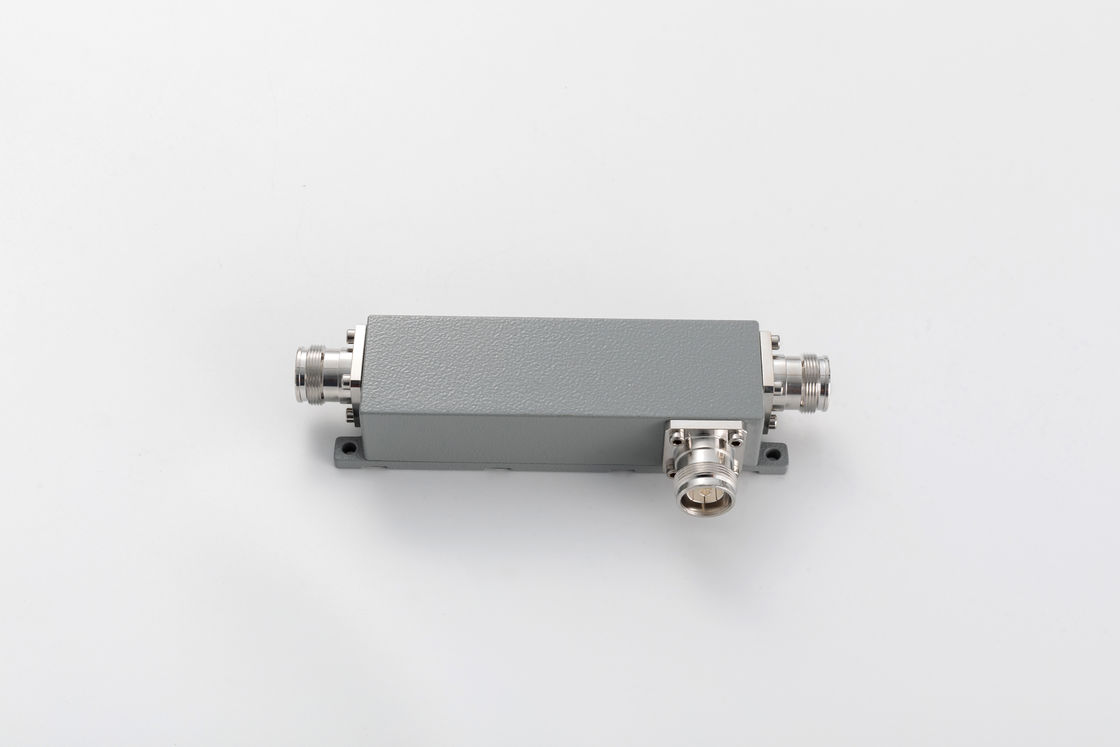

550-6000MHz 4,3-10 Kobieta sprzęgło kierunkowe

550-6000MHz 4,3-10 Kobieta sprzęgło kierunkowe

Wysoka izolacja
szeroki zakres
Dobre płaskość

VN-DC-05560-OPx-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	550-6000
Impedancja (Ohm)	50
VSWR	≤ 1.35
Połączenie (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Strata wstawienia (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Izolacja (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
Zastosowanie	Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	4.3-10 Kobieta
Moc obrotowa (watty, maks.)	500
Moc szczytowa (watty, maks.)	1500
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	127X40X31
Waga netto(g)	550 ± 5%
Wymiary opakowania (mm,L×W×H)	190 × 80 × 45
Opakowanie Wielkość kartonu (mm,L×W×H)	430 × 400 × 105

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
