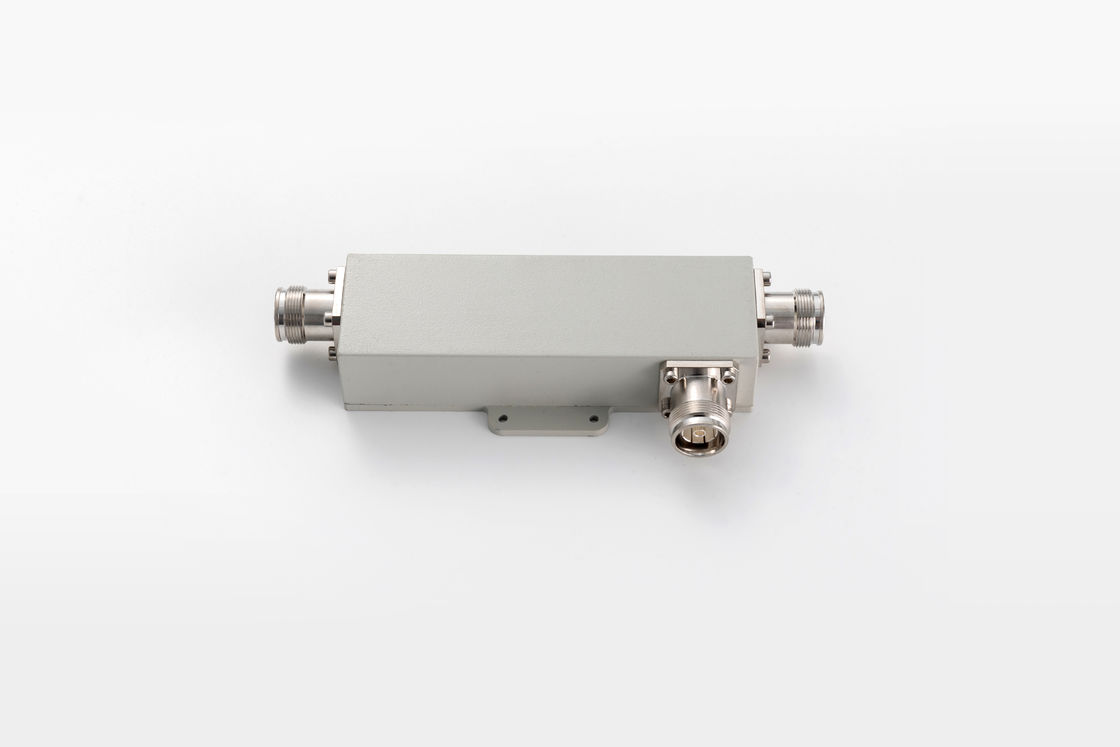

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

Name: 698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-OP
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-DC-0738-OP

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      Złącze kierunkowe o mocy wysokiej 4000 MHz, Złącze kierunkowe o wysokiej mocy RF, Kobieta sprzęgło hybrydowe rf


Częstotliwość robocza ( MHz ):	698-3800	VSWR:	≤1,25
Impedancja (om):	50	IM3 (dBc @ 2×43dBm):	-150 / -155 / -160/-165
interfejs:	4,3-10 Kobieta	Moc obsługi (W, maks.):	500

Częstotliwość robocza ( MHz ):	698-3800
VSWR:	≤1,25
Impedancja (om):	50
IM3 (dBc @ 2×43dBm):	-150 / -155 / -160/-165
interfejs:	4,3-10 Kobieta
Moc obsługi (W, maks.):	500

Opis

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

Dobry PIM do -165@43dBm*2
Dobre straty zwrotne
Przenośny do montażu

VN-DC-0738-OPx-xxx.pdf

Numer części	VN-DC-0738-OP
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	± 0.8	± 0.8	± 0.9	± 10	± 10	± 12	± 15
Strata wstawienia (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	4.3-10 Kobieta
Moc obrotowa (watty, maks.)	500
Moc szczytowa (watty, maks.)	1500
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	136 × 44 × 30
Waga netto(g)	535 ± 20
Wymiary opakowania (mm,L×W×H)	190 × 80 × 45
Opakowanie Wielkość kartonu (mm,L×W×H)	430 × 400 × 105
Zgodność z ROHS	- Tak, proszę.

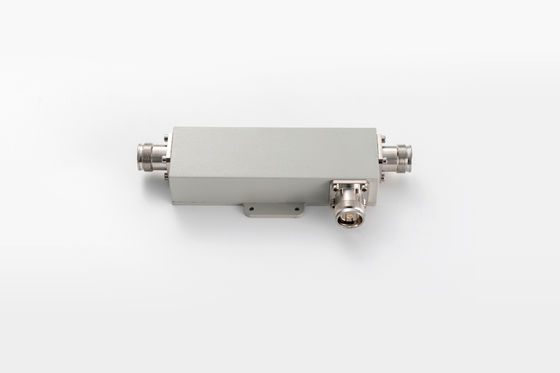

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe 0

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Połączenia kierunkowe Vinncom oparte są na różnych konstrukcjach, takich jak mikro-przewodnik, powietrze-dielektryczny, cienki film, przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa, pokrycie sygnału komórkowego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
