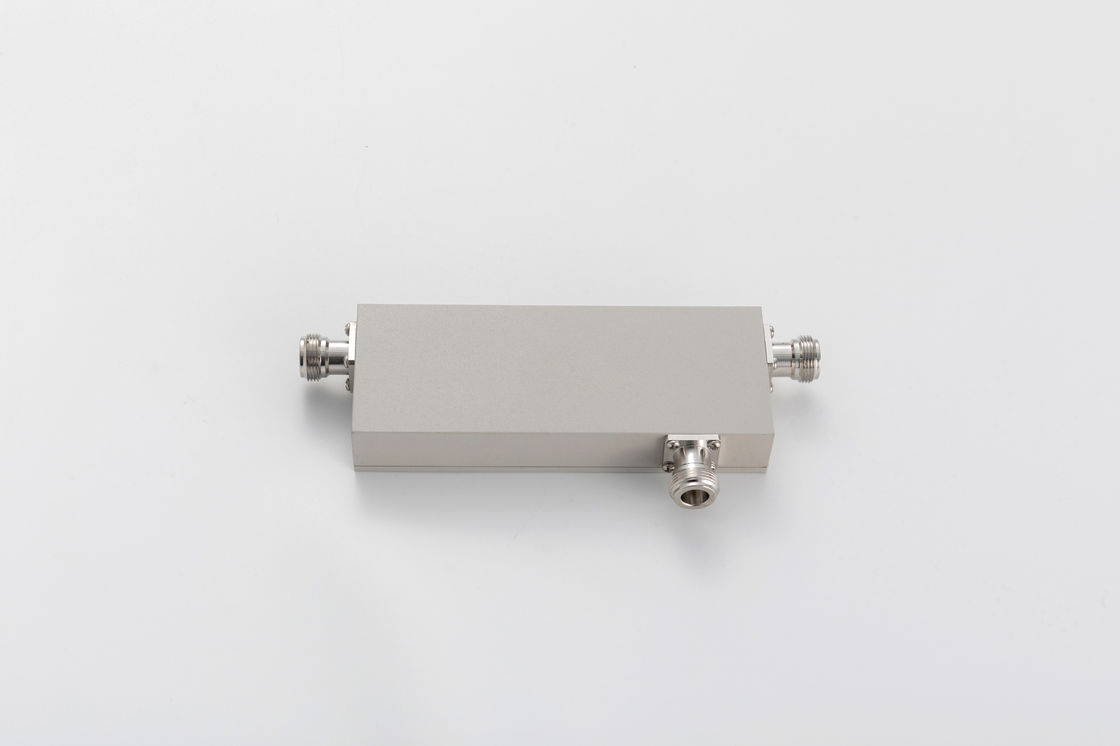

550-6000MHz N Kobieta sprzęgło kierunkowe

MOQ:	5 szt
Cena £:	negotiable
payment method:	T/T, L/C, D/A, D/P

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

RoHS/ISO9000

Numer modelu

VN-DC-05560

Częstotliwość robocza ( MHz ):

550-6000

Złącze:

N Kobieta

VSWR:

≤1,35

-150/-155/-161/-165

Moc obsługi (W, maks.):

Stopień ochrony:

Podkreślić:

300W łącznik przenośny kierunkowy

Wielkopasowe sploty koaksjalne kierunkowe

300 W szerokopasmowy sprzęgło kierunkowy

Opis produktu

550-6000MHz N Kobieta sprzęgło kierunkowe

Wysoka kierowność
Dobry PIM do -165@43dBm*2
Dobre straty zwrotne

VN-DC-05560-ONx-xxx.pdf

Numer części

Wymagania w zakresie bezpieczeństwa

Częstotliwość pracy (MHz)

550-6000

Impedancja (Ohm)

VSWR

≤ 1.35

Połączenie (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15±1.6

20 ± 1.8

Strata wstawienia (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Izolacja (dB)

≥ 21

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31

≥ 35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

Zastosowanie

Wnętrza wewnętrzne i zewnętrzne

Stopień ochrony

IP65

Temperatura pracy (°C)

-40 ~ + 80

Interfejs

N Kobieta

Moc obrotowa (watty, maks.)

300

Moc szczytowa (watty, maks.)

1200

Wymiar (mm) ((L×W×H, z wyłączeniem złącza)

127X40X31

Waga netto(g)

450 ± 5%

Wymiary opakowania (mm,L×W×H)

190 × 80 × 45

Opakowanie Wielkość kartonu (mm,L×W×H)

430 × 400 × 105

Zgodność z ROHS

- Tak, proszę.

550-6000MHz N Kobieta sprzęgło kierunkowe 0

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.
