550 do 3800MHZ 8dB 1200 Watt DAS RF Directional Coupler

Name: 550 do 3800MHZ 8dB 1200 Watt DAS RF Directional Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05538-ONx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-DC-05538-ONx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      8dB DAS RF kierunkowy sprzęgacz, 1200 Watt RF sprzęgło kierunkowe, 3800MHZ łącznik przenośny kierunkowy


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	550-3800 MHz

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	550-3800 MHz

Opis

550 do 3800MHZ 8dB 1200 Watt DAS RF Directional Coupler

550-3800MHZ NFemale 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler

Dobre straty zwrotne
Stopień sprzężenia: Można go dostosować
Niski PIM: Do -165 dBc @ 43 dBm*2

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	550-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5	6	7	8	10	12	15	20
Tolerancja (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
Strata wstawienia (dB)	≤ 2.1	≤ 1.7	≤ 1.5	≤ 1.2	≤ 0.8	≤ 0.7	≤ 0.5	≤ 0.4
Izolacja (dB)	≥ 22	≥ 23	≥ 24	≥ 25	≥ 27	≥ 29	≥ 32	≥ 37
IM3 (dBc @ 2×43dBm)	-153 / -163
Zastosowanie	Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	182.5 × 44 × 31
Waga netto(g)	775 ± 5%
Wymiary opakowania (mm,L×W×H)	180 × 75 × 30
Opakowanie Wielkość kartonu (mm,L×W×H)	400 × 380 × 175
Zgodność z ROHS	- Tak, proszę.

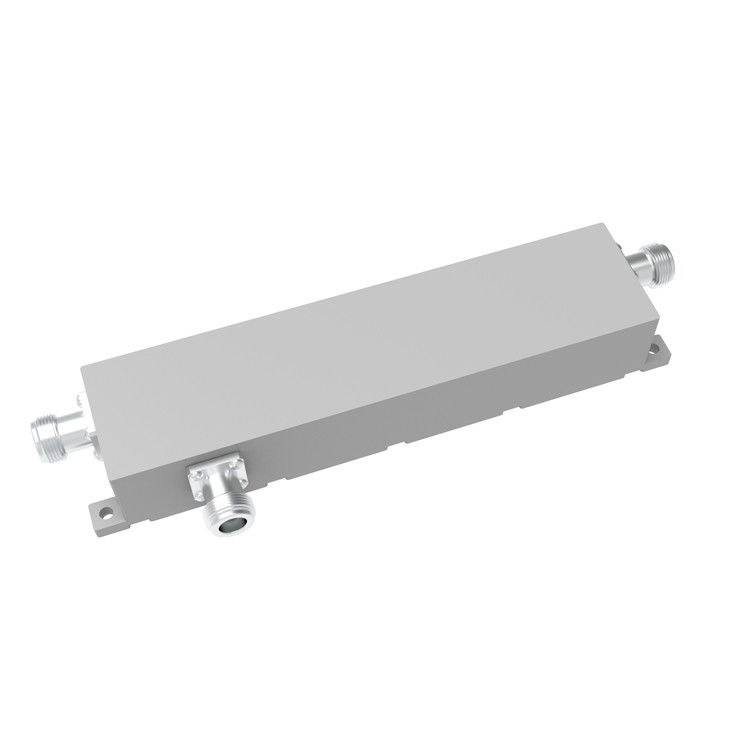

550 do 3800MHZ 8dB 1200 Watt DAS RF Directional Coupler 0

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
