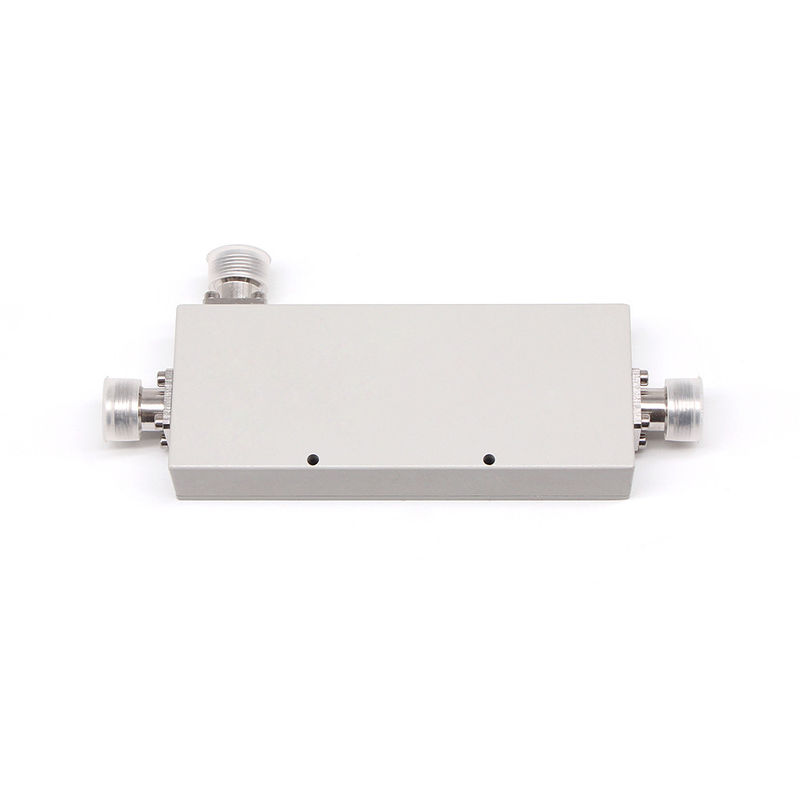

698-2700MHz N Kobieta sprzęgło kierunkowe

Name: 698-2700MHz N Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0727-ONx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-DC-0727-ONx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      N Kobieta z łącznikiem kierunkowym 10 dB, IP65 10 dB sprzęgło kierunkowe, 2700MHz sprzęgło kierunkowe o wysokiej mocy


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	698-2700MHz

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	698-2700MHz

Opis

698-2700MHz N Kobieta sprzęgło kierunkowe

698-2700MHz N Kobieta sprzęgło kierunkowe

Wysoka kierowność
Dobry PIM do -165@43dBm*2
Dobre straty zwrotne

VN-DC-0727-ON-xxx.pdf

Numer części	VN-DC-0727-ONx
Częstotliwość pracy (MHz)	698-2700
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Strata wstawienia (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Izolacja (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-155 / -163
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	122 × 48 × 22 (z wyłączeniem złącza)
Waga netto(g)	330 ± 20
Wymiary opakowania (mm)	180 × 75 × 30
Opakowanie Wielkość kartonu ((mm)	400 × 380 × 170
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.
Połączenia kierunkowe Vinncom oparte są na różnych konstrukcjach, takich jak mikro-przewodnik, powietrze-dielektryczny, cienki film, przewodnik fal itp.
Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa, pokrycie sygnału komórkowego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
