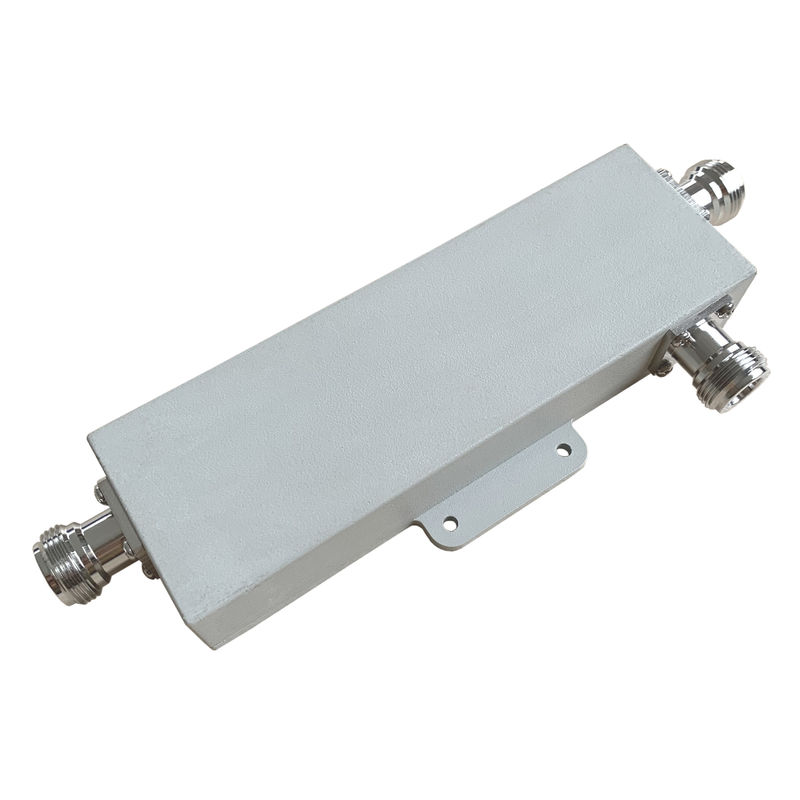

698-3800MHz N Kobieta sprzęgło kierunkowe

MOQ:	5 szt
Cena £:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000 SZTUK DZIENNIE

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ROHS ISO9000

Numer modelu

VN-DC-0738-ONx

Zindywidualizowane:

Projekt:

Linia paskowa dielektryka powietrza

Kolor:

Opcjonalnie

Częstotliwość:

550-3800 MHz

Ochrona:

Zastosowanie:

Wewnątrz i na zewnątrz

Podkreślić:

Złącze kierunkowe wiązania wiązania wiązania wiązania wiązania

10 Db vhf sprzęgło kierunkowe

Połączenie kierunkowe 10 dB

Opis produktu

698-3800MHz N Kobieta sprzęgło kierunkowe

Dobre straty zwrotne
Wysoka izolacja
Przenośny do montażu

VN-DC-0738-ONx-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Strata wstawienia (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	136 × 44 × 23 (z wyłączeniem złącza)
Waga netto(g)	360 ± 20
Wymiary opakowania (mm)	180 × 75 × 30
Opakowanie Wielkość kartonu ((mm)	400 × 380 × 170
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
