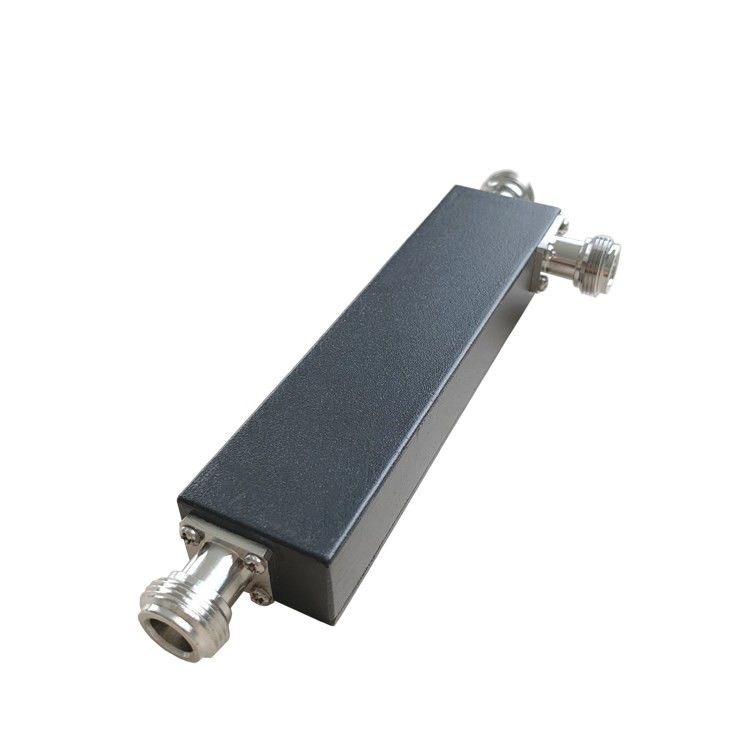

698-3800MHz N Kobieta sprzęgło kierunkowe

MOQ:	5 szt
Cena £:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000 SZTUK DZIENNIE

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ROHS ISO9000

Numer modelu

VN-DC-0738-INX

Zindywidualizowane:

Projekt:

Linia paskowa dielektryka powietrza

Kolor:

Opcjonalnie

Częstotliwość:

698-3800 MHz

Zastosowanie:

W pomieszczeniach

-153dbc -163dbc przy 43dbm*2

Podkreślić:

Przyłącza kierunkowego 3dB

Złącze kierunkowe VHF 3db

Złącze kierunkowe wiodące falą vhf

Opis produktu

698-3800MHz N Kobieta sprzęgło kierunkowe

szeroki zakres
Dobre płaskość
Dobry VSWR we wszystkich portach

VN-DC-0738-INx-xxx.doc.pdf

Numer części	VN-DC-0738-INx
Częstotliwość pracy (MHz)	698-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Strata wstawienia (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Zastosowanie	W pomieszczeniach
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)(z wyłączeniem złącza)	125 × 31 × 20@5~10 dB;125 × 31 × 17@15~20 dB
Waga netto (g)	180 ± 20
Wymiary opakowania (mm)	160 × 65 × 30
Wielkość kartonu opakowania (mm)	350 × 340 × 170
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
