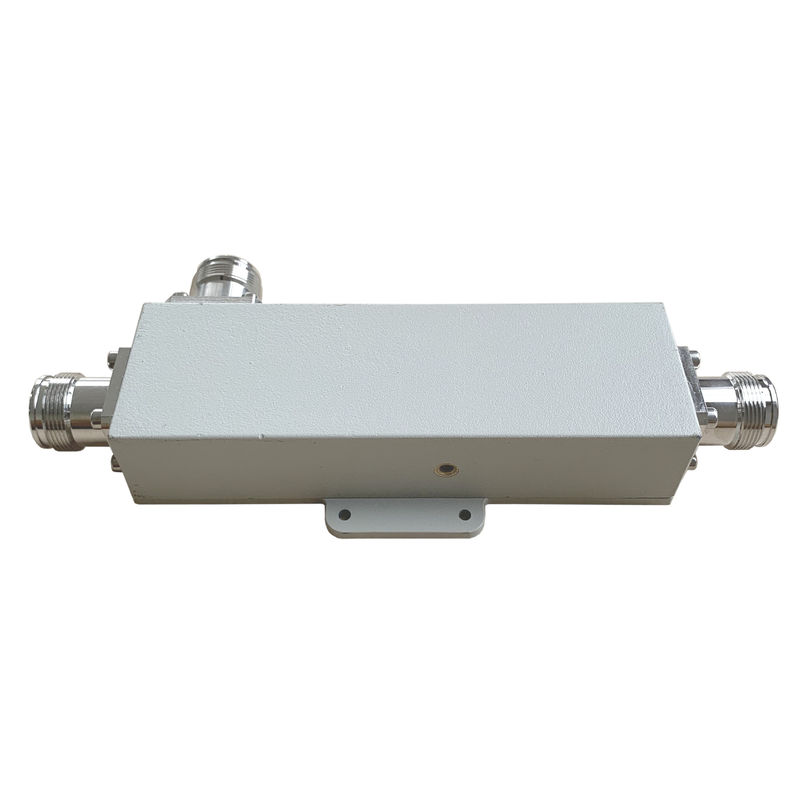

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

Name: 698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-OPx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-DC-0738-OPx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Złącze kierunkowe RF dielektryczne powietrza, Wodoodporne sprzęgło kierunkowe RF, Połączenie kierunkowe szerokopasmowe IBS


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	617/698-3800 MHz
Ochrona:	IP65	Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-153dbc, -163dbc przy 43dbm*2	Złącze:	4,3-10 Kobieta

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	617/698-3800 MHz
Ochrona:	IP65
Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-153dbc, -163dbc przy 43dbm*2
Złącze:	4,3-10 Kobieta

Opis

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

698-3800MHz 4,3-10 Kobieta sprzęgło kierunkowe

Niski PIM -163dBc@43dBm*2
Dobre straty zwrotne
Wysoka kierowność

VN-DC-0738-OPx-xxx.pdf

Numer części	VN-DC-0738-OPx
Częstotliwość pracy (MHz)	698-3800, 617-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Strata wstawienia (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	4.3-10 Kobieta
Moc obrotowa (watty, maks.)	500
Moc szczytowa (watty, maks.)	1500
Rozmiar (mm)	136 × 44 × 30 (z wyłączeniem złącza)
Waga netto(g)	535 ± 20
Wymiary opakowania (mm)	190 × 80 × 45
Opakowanie Wielkość kartonu ((mm)	430 × 400 × 105
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Połączenia kierunkowe Vinncom oparte są na różnych konstrukcjach, takich jak mikro-przewodnik, powietrze-dielektryczny, cienki film, przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa, pokrycie sygnału komórkowego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
