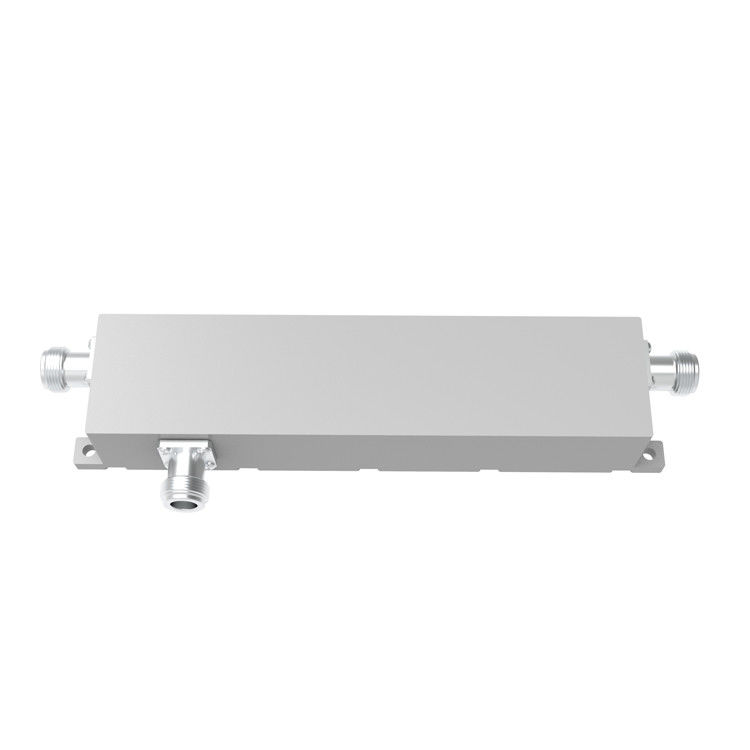

350/380-3800MHz N Kobieta sprzęgło kierunkowe

Name: 350/380-3800MHz N Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-DC-03538-ONx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Antenna RF kierunkowy sprzęgło, Złącze kierunkowe RF w linii Stripline, Złącze kierunkowe o niskim poziomie PIM


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	350/380-3800 MHz
Ochrona:	IP65	Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-153dbc, -163dbc przy 43dbm*2	Złącze:	N Kobieta

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	350/380-3800 MHz
Ochrona:	IP65
Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-153dbc, -163dbc przy 43dbm*2
Złącze:	N Kobieta

Opis

350/380-3800MHz N Kobieta sprzęgło kierunkowe

350/380-3800MHz N Kobieta sprzęgło kierunkowe

W przypadku wniosku DAS IBS
Stopień sprzężenia: Można go dostosować
Niski PIM: Do -165 dBc @ 43 dBm*2

VN-DC-03538-ONx-xxx.pdf

Numer części	VN-DC-03538-ONx
Częstotliwość pracy (MHz)	350/380-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Strata wstawienia (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.4	≤ 0.2	≤ 0.17
Izolacja (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Zastosowanie	Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	182.5 × 44 × 31 (z wyłączeniem złącza)
Waga netto(g)	700 ± 5%
Wymiary opakowania (mm)	240 × 80 × 35
Wielkość kartonu opakowania (mm)	500 × 420 × 160
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,zasięgu sygnału komórkowego oraz oddzielenia sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
