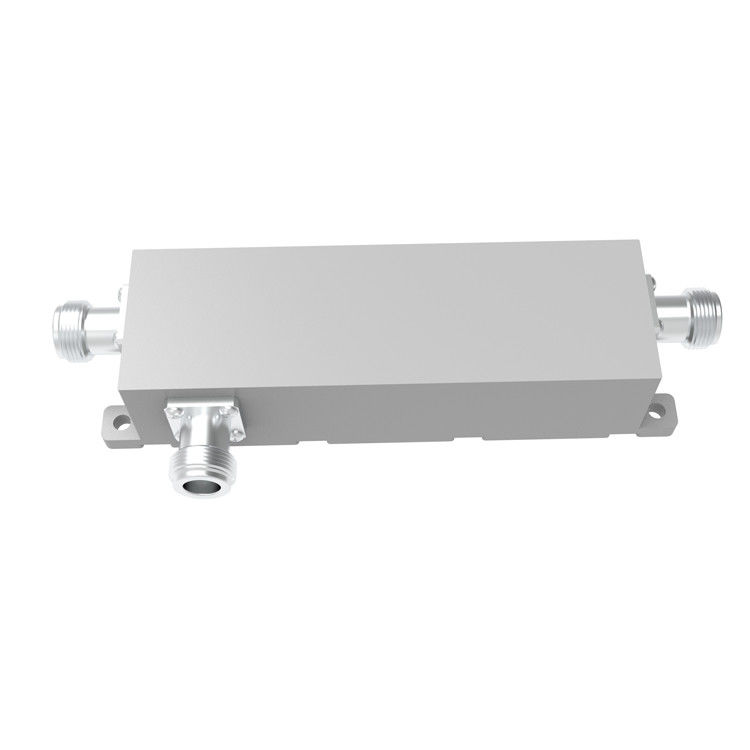

550-6000MHz N Kobieta sprzęgło kierunkowe

Name: 550-6000MHz N Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-ONx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ROHS ISO9000

Numer modelu: VN-DC-05560-ONx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            5dB łącznik kierunkowy RF, Złącze kierunkowe RF o niskim poziomie PIM, 5dB sprzęgło kierunkowe w mikrofalówce


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	550-6000 MHz
Ochrona:	IP65	Zastosowanie:	Wewnątrz i na zewnątrz
Stopień sprzężenia:	Zindywidualizowane

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	550-6000 MHz
Ochrona:	IP65
Zastosowanie:	Wewnątrz i na zewnątrz
Stopień sprzężenia:	Zindywidualizowane

Opis

550-6000MHz N Kobieta sprzęgło kierunkowe

550-6000MHz N Kobieta sprzęgło kierunkowe

W przypadku wniosku DAS IBS
Stopień sprzężenia: Można go dostosować
Niski PIM: Do -165 dBc @ 43 dBm*2

VN-DC-05560-ONx-xxx.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	550-6000
Impedancja (Ohm)	50
VSWR	≤ 1.35
Połączenie (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Strata wstawienia (dB)	≤ 2.50	≤ 1.80	≤ 1.5	≤ 1.1	≤ 1.1	≤ 0.4	≤ 0.22
Izolacja (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	127 x 40 x 31 (z wyłączeniem złączy)
Waga netto (g)	450 ± 5%
Wymiary opakowania (mm)	180 × 75 × 30
Opakowanie Wielkość kartonu ((mm)	400 × 380 × 170
Zgodność z ROHS	- Tak, proszę.

550-6000MHz N Kobieta sprzęgło kierunkowe 0

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
