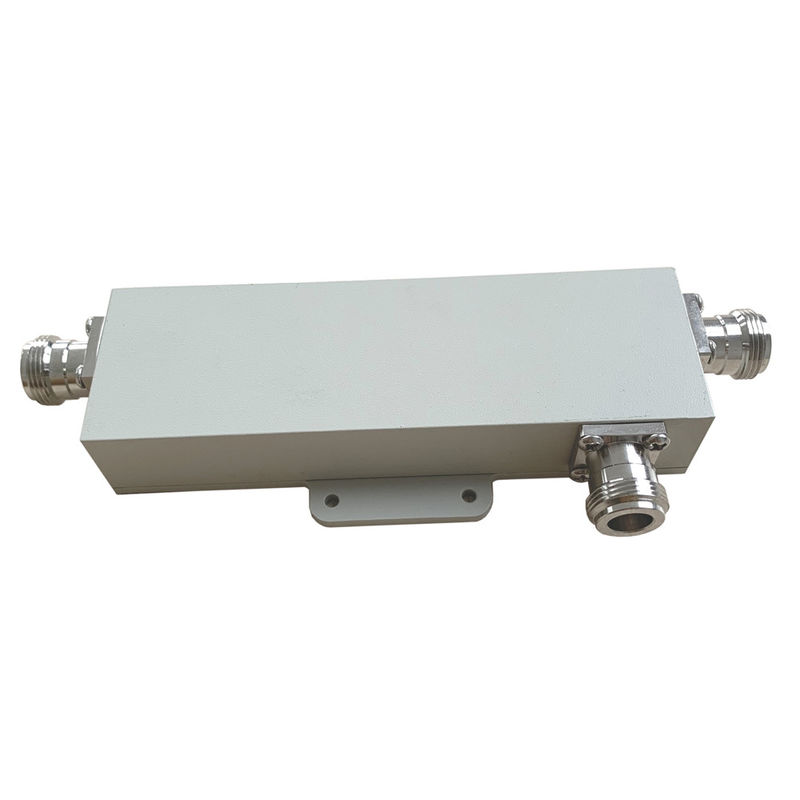

617-3800MHz szerokopasmowy hybrydowy sprzęgło kierunkowe 3dB niski PIM -161dBc

Name: 617-3800MHz szerokopasmowy hybrydowy sprzęgło kierunkowe 3dB niski PIM -161dBc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0638-ONx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS ISO9001

Numer modelu: VN-DC-0638-ONx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Szczegóły pakowania: 1 szt./pudełko, 20 szt./karton

Czas dostawy: 7-10 dni roboczych

Zasady płatności: T/T, L/C, D/A, D/P

Możliwość Supply: 1000 SZTUK DZIENNIE

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Łącznik kierunkowy szerokopasmowy 3 dB, Hybrydowy sprzęgło kierunkowe 3db, Hybrydowy sprzęgło szerokopasmowe o niskim poziomie PIM


OEM:	OK	ODM:	OK
Zindywidualizowane:	OK	Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie	Częstotliwość:	617-3800 MHz
Ochrona:	IP65	Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-161dbc@2x43dBm	Złącze:	N Kobieta

OEM:	OK
ODM:	OK
Zindywidualizowane:	OK
Projekt:	Linia paskowa dielektryka powietrza
Kolor:	Opcjonalnie
Częstotliwość:	617-3800 MHz
Ochrona:	IP65
Zastosowanie:	Wewnątrz i na zewnątrz
Trzeci PIM:	-161dbc@2x43dBm
Złącze:	N Kobieta

Opis

617-3800MHz szerokopasmowy hybrydowy sprzęgło kierunkowe 3dB niski PIM -161dBc

Niskim PIM -161dBc 617-3800MHz N Kobieta 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF szerokopasmowy sprzęgło kierunkowy dla IBS DAS

W przypadku wniosku DAS IBS
Stopień sprzężenia: 5-30 dB
Niski PIM: do -165 dBc @ 2x43 dBm

Numer części	VN-DC-0638-ONx
Częstotliwość pracy (MHz)	617-3800
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Strata wstawienia (dB)	≤ 2.1	≤ 1.7	≤ 1.45	≤ 1.0	≤ 0.5	≤ 0.22	≤ 0.2
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-161 / -163
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	136 × 44 × 23 (z/o złączkiem)
Waga netto ((g)	360 ± 20
Wymiary opakowania (mm)	180 × 75 × 30
Opakowanie Wielkość kartonu ((mm)	400 × 380 × 170
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to urządzenie pasywne stosowane głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Sprzęgło kierunkowe zaprojektowane w celu równego podziału mocy między dwa porty nazywa się sprzęgłem hybrydowym, na przykład, 3dB hybrydowy sprzęgła.

Złącza kierunkowe Vinncom opierają się na różnych konstrukcjach, takich jak mikro-strypka.,powietrze-dielektryczne,cienka folia,Przewodnik fal itp.

Połączenia kierunkowe mają wiele zastosowań, w tym dostarczanie próbki sygnału do pomiaru lub monitorowania, informacji zwrotnych, łączenie zasilaczy do i z anten,dostarczanie kanałów sygnałowych dla systemów anten kablowych i/lub rozproszonych, takich jak telewizja kablowa,pokrycie sygnału mobilnego i oddzielenie sygnałów przesyłanych i odbieranych w systemach telekomunikacyjnych.
