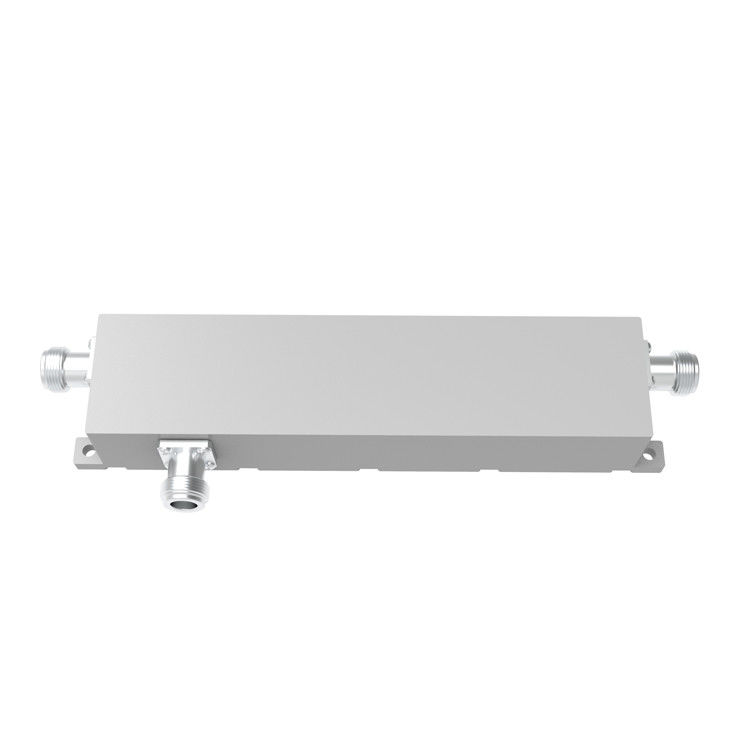

350/380-3800MHz N Kobieta sprzęgło kierunkowe

Name: 350/380-3800MHz N Kobieta sprzęgło kierunkowe
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx-xxx
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Hefei, Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: ISO9000/RoHS

Numer modelu: VN-DC-03538-ONx-xxx

Warunki płatności i wysyłki

Minimalne zamówienie: 5 szt

Cena: negotiable

Szczegóły pakowania: pudełko/opakowanie bąbelkowe/karton

Czas dostawy: Zależy od Twojej ilości

Zasady płatności: T/T, L/C, D/A, D/P

Możliwość Supply: 800 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      30 dB rf hybrydowy kombiner, Hybrydowy kombiner RF 3800MHz, 30dB złącze zasilania RF


Kolor ogólny:	szary	Częstotliwość:	350-3800 MHz
Impedancja:	50	Złącze:	N Kobieta
Stopień ochrony:	IP65	IM3 (dBc @ 2×43dBm):	-160/-163

Kolor ogólny:	szary
Częstotliwość:	350-3800 MHz
Impedancja:	50
Złącze:	N Kobieta
Stopień ochrony:	IP65
IM3 (dBc @ 2×43dBm):	-160/-163

Opis

350/380-3800MHz N Kobieta sprzęgło kierunkowe

350/380-3800MHz N Kobieta sprzęgło kierunkowe

Dobre płaskość
Dobry VSWR we wszystkich portach
Wysoka izolacja

VN-DC-03538-ONx-xxx.pdf

Numer części	VN-DC-03538-ONx
Częstotliwość pracy (MHz)	350/380-3800 MHz
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	6 ± 1.2	7 ± 1.2	8±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Strata wstawienia (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤ 0.4	≤ 0.2	≤ 0.17
Izolacja (dB)	≥ 24	≥ 25	≥ 26	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Zastosowanie	Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Rozmiar (mm)	182.5 × 44 × 31 (z wyłączeniem złącza)
Waga netto (g)	700 ± 5%
Wymiary opakowania (mm)	240 × 80 × 35
Wielkość kartonu opakowania (mm)	500 × 420 × 160

Połączenia kierunkowe są najczęściej konstruowane z dwóch połączonych linii przesyłowych umieszczonych wystarczająco blisko siebie, aby energia przechodząca przez jedną z nich była połączona z drugą.Technika ta jest preferowana wmikrofalówkiczęstotliwości, w których projekty linii przesyłowych są powszechnie stosowane do wdrożenia wielu elementów obwodu.złożone w grupyurządzenia komponentowe są również możliwe przy niższych częstotliwościach, takich jak częstotliwości dźwiękowe występujące wtelefoniczneRównież w częstotliwościach mikrofalowych, zwłaszcza w wyższych zakresach, można stosować wzory przewodników fal.

Zastosowanie produktu

Urządzenia pasywne RF są wykorzystywane głównie w budowie stacji bazowej systemu łączności bezprzewodowej i systemu dystrybucji w pomieszczeniach.W szczególności w zakresie zasięgu sygnałów bezliniowych w budynkach w pomieszczeniach wewnętrznych istnieje wiele rodzajów i wiele zastosowań.Urządzenia pasywne RF odgrywają rolę połączenia lub dystrybucji sygnałów RF w budowie stacji bazowych i w inżynierii dystrybucji w pomieszczeniach.System dystrybucji wewnętrznej polega na podłączeniu lub rozgałęzieniu sygnałów przesyłanych przez stację bazową za pośrednictwem urządzeń pasywnych RF i rozproszeniu ich do anteny każdego punktu zasięgu za pośrednictwem zasilaczy,w celu osiągnięcia dobrego ciągłego zasięgu sygnałów bezprzewodowych w pomieszczeniach.
