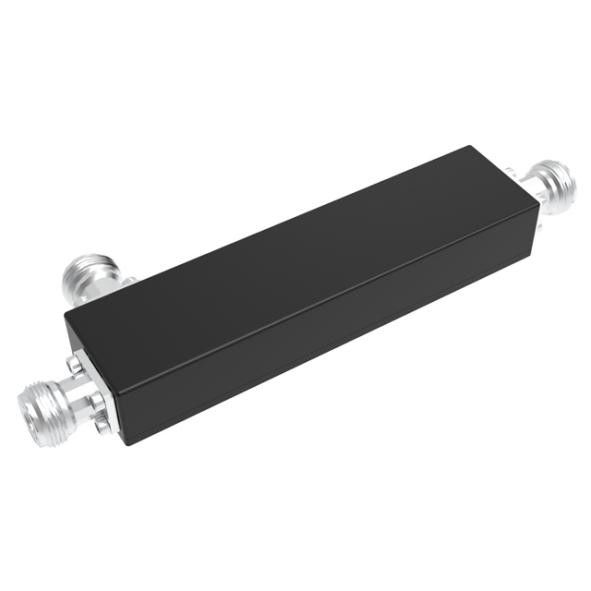

700-3800MHz N Kobieta sprzęgło kierunkowe

MOQ:	5 szt
Cena £:	negotiable
standard packaging:	pudełko/opakowanie bąbelkowe/karton
Delivery period:	Zależy od Twojej ilości
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	800 sztuk dziennie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Hefei, Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ISO9000/RoHS

Numer modelu

VN-DC-0738-INX

Kolor:

Czarny lub szary

Dostosowanie

Złącze:

N Kobieta

Materiał: wnęka:

Aluminium posrebrzane

Częstotliwość:

700-4000MHz

Impedancja:

Podkreślić:

20dB łącznik kierunkowy RF

szerokopasmowy hybrydowy łącznik kierunkowy RF

Hybrydowy sprzęgłowicz szerokopasmowy 20 dB

Opis produktu

700-3800MHzN KobietaSprzęgło kierunkowe

●Niska utrata wstawienia
● Duża moc podania
● Niski PIM Niski VSWR

VN-DC-0738-INX-150.pdf

Numer części	VN-DC-0740-INX
Częstotliwość pracy (GHz)	700-4000
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)@x	5	6	7	10	12	15	20	30
Tolerancja	± 0.8	± 0.8	± 0.9	± 10	± 10	± 10	± 12	± 15
Strata wstawienia (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.96	≤ 0.5	≤ 0.22	≤ 0.2
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 28	≥ 33	≥ 38	≥ 45
IM₃(dBc @ 2×43dBm)	- 150
Zastosowanie	W pomieszczeniach
Temperatura pracy(°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	110 × 36 × 18
Waga netto (g)	155 ± 20
Wymiary opakowania (mm,L×W×H)	180×75×30
Wielkość opakowania- Nie, nie, nie.	430×380×170
Zgodność z ROHS	- Tak, proszę.

Złącza kierunkowe to powszechne elementy mikrofalowe/fal milimetrowych w pomiarach mikrofalowych i innych systemach mikrofalowych, które mogą być stosowane do izolacji, separacji i mieszania sygnałów,takie jak monitorowanie mocy, stabilność zasilania źródła, izolacja źródła sygnału, transmisja i odbicie badania częstotliwości przesuwania. Jest to kierunkowy rozdzielnik mocy mikrofalowej i niezbędna część nowoczesnego reflektometru zamiatowego.

Zastosowanie produktu

Komponenty pasywne RF stosowane są głównie w konstrukcji systemów łączności bezprzewodowej stacji bazowej i systemu dystrybucji w pomieszczeniach.Szczególnie w budynku wewnętrznej dystrybucji sygnału bezprzewodowego obejmuje zastosowanie szerokiego zakresu dużych liczbPasywne elementy RF w projekcie budowy stacji bazowej i dystrybucji w pomieszczeniach wewnętrznych mają wpływ na połączenie lub dystrybucję sygnału RF.System dystrybucji wewnętrznej jest uruchomienie połączenia sygnału stacji bazowej lub szunt przez rf pasywnych komponentów, pokrywa przechodzi przez zasilacz anteny w celu uzyskania ciągłego dobrego zasięgu sygnału bezprzewodowego w pomieszczeniach.System dystrybucji wewnętrznej obejmuje głównie źródło i system dystrybucji dostaw dziennych.

Składniki pasywne są głównym elementem systemu żywienia dziennego.

Produkty pokrewne

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector dostępne.

Nasz sprawca

To nasz podstawowy instrument testowy.

700-3800MHz N Kobieta sprzęgło kierunkowe 6

700-3800MHz N Kobieta sprzęgło kierunkowe 7

700-3800MHz N Kobieta sprzęgło kierunkowe 8

Parametry wydajności urządzeń pasywnych RF obejmują głównie zakres pracy, utratę wstawienia, falę stojącą wejściowo-wyjściową, izolację portu, wahania w zakresie, tłumienie poza zakresem,produkty intermodulacji i pojemność mocy.Dobra wydajność przynosi korzyści sieci.
