ODM Indoor Hybrid RF Directional Coupler dla BTS 350MHz-520MHz

Name: ODM Indoor Hybrid RF Directional Coupler dla BTS 350MHz-520MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-035052-IN
Price: 360.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN-DC-035052-IN

Warunki płatności i wysyłki

Minimalne zamówienie: 5szt

Cena: negotiable

Czas dostawy: 2-4 tygodnie

Zasady płatności: T/T, L/C, D/A, D/P

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          ODM RF kierunkowy sprzęgacz, Złącze kierunkowe BTS RF, 520MHz hybrydowy sprzęgło kierunkowe


interfejs:	N Kobieta	Wymiar (mm)::	151 × 31 × 17
Moc obsługi::	300	IM3 (DBc @ 2×43dBm)::	-150/-155/-161/-165
VSWR::	≤1,2	Stopień ochrony::	IP65
Wysokie światło::	Złącze kierunkowe żeńskie 350-520 MHz N

interfejs:	N Kobieta
Wymiar (mm)::	151 × 31 × 17
Moc obsługi::	300
IM3 (DBc @ 2×43dBm)::	-150/-155/-161/-165
VSWR::	≤1,2
Stopień ochrony::	IP65
Wysokie światło::	Złącze kierunkowe żeńskie 350-520 MHz N

Opis

ODM Indoor Hybrid RF Directional Coupler dla BTS 350MHz-520MHz

350-520 MHz N Kobieta sprzęgło kierunkowe VSWR 1.2 PIM -150/-155/-161/-165 Sprzęgło kierunkowe dla IBS DAS i BTS

Dobry PIM do -165@43dBm*2
Dobre straty zwrotne
Dobry VSWR we wszystkich portach

Numer części	VN-DC-035052-INx
Częstotliwość pracy (MHz)	350-520
Impedancja (Ohm)	50
VSWR	≤ 1.2
Połączenie (dB)	5	6	10	15	20	30
Tolerancja (dB)	± 0.8	± 0.8	± 10	± 10	± 10	± 12
Strata wstawienia (dB)	≤ 2.0	≤ 1.6	≤ 0.7	≤ 0.3	≤ 0.1	≤ 0.04
Izolacja (dB)	≥ 25	≥ 26	≥ 30	≥ 35	≥ 40	≥ 50
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
Zastosowanie	W pomieszczeniach
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	151 × 31 × 17
Zgodność z ROHS	- Tak, proszę.

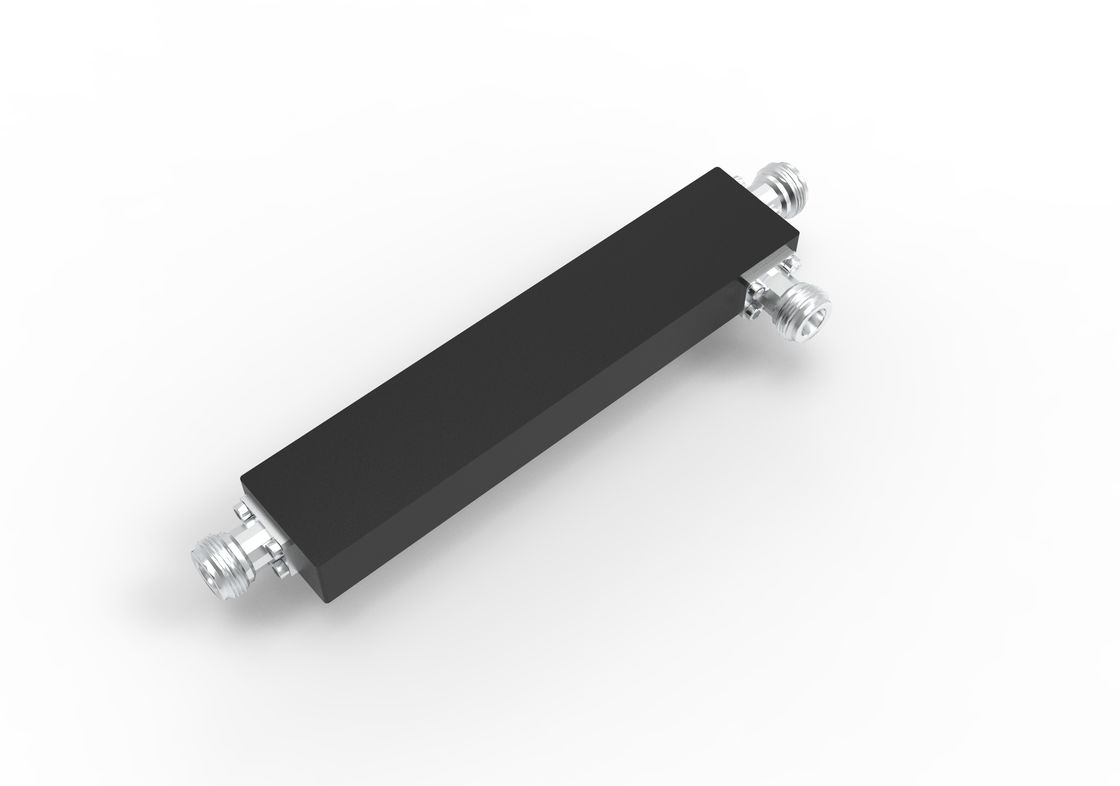

ODM Indoor Hybrid RF Directional Coupler dla BTS 350MHz-520MHz 0

Urządzenia pasywne RF są wykorzystywane głównie w budowie stacji bazowej systemu komunikacji bezprzewodowej i systemu dystrybucji energii w pomieszczeniach.Szczególnie w budynku bezprzewodowej dystrybucji sygnału i pokrycia szerokiego zakresu zastosowańUrządzenia pasywne RF są stosowane do łączenia lub dystrybucji sygnałów RF w projektach budowy stacji bazowych i dystrybucji energii w pomieszczeniach.System dystrybucji zasilania w pomieszczeniach jest do podłączenia lub rozgałęzienia sygnałów wysyłanych przez stację bazową poprzez urządzenia pasywne RF, a następnie rozdzielić je na każdy punkt zasięgu anteny poprzez zasilacz, tak aby uzyskać dobre zasięg sygnałów bezprzewodowych w pomieszczeniach.
