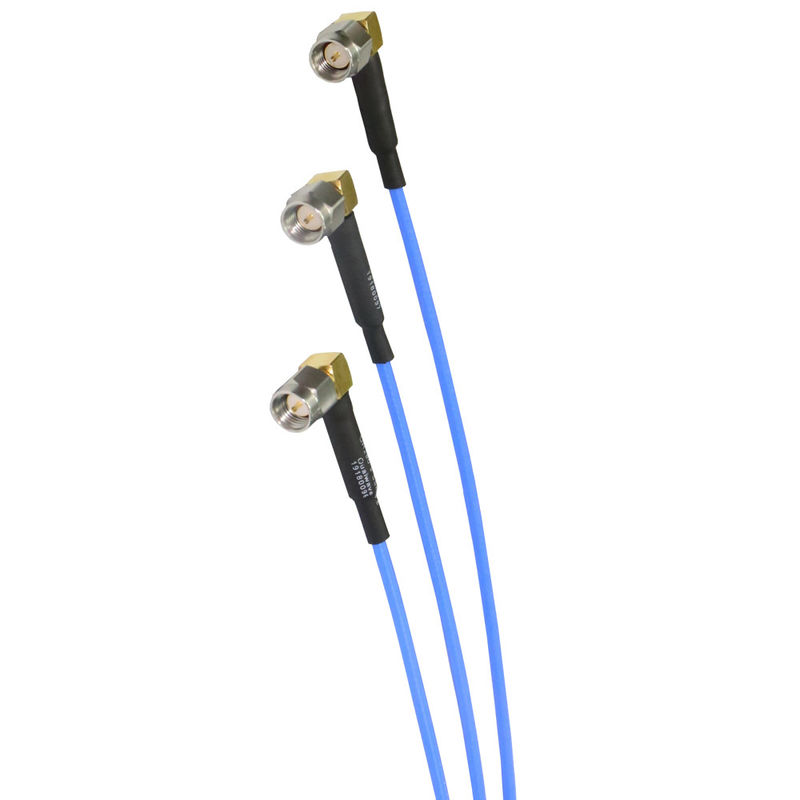

Przewody testowe RF na zamówienie RoHS Srebrno pokryte miedziane 26.5G łączność dielektryczna

Name: Przewody testowe RF na zamówienie RoHS Srebrno pokryte miedziane 26.5G łączność dielektryczna
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN400
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN400

Warunki płatności i wysyłki

Minimalne zamówienie: 5szt

Cena: negotiable

Czas dostawy: 2-4 tygodnie

Zasady płatności: T/T, Western Union

Możliwość Supply: 50 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      26Kable testowe 5G RF, Kable do badań RF RoHS, 26.5G kable RF na zamówienie


Częstotliwość::	Prąd stały~26,5 GHz	Częstotliwość odcięcia::	34 GHz
Impedancja::	50Ω	Prędkość propagacji::	70%
Skuteczność ekranowania::	90 dB min.	Wytrzymałość napięcia::	1500 V prądu stałego

Częstotliwość::	Prąd stały~26,5 GHz
Częstotliwość odcięcia::	34 GHz
Impedancja::	50Ω
Prędkość propagacji::	70%
Skuteczność ekranowania::	90 dB min.
Wytrzymałość napięcia::	1500 V prądu stałego

Opis

Przewody testowe RF na zamówienie RoHS Srebrno pokryte miedziane 26.5G łączność dielektryczna

26.5G Wysoka stabilność fazowa Elastyczne kable i zespoły RF

Niski PIM
Stabilność fazowa
Częstotliwość DC ~ 26,5 GHz

Fleksibilny, alternatywny lub półtwardy kabel

Charakterystyka:	Zastosowanie:
* Stabilność fazy	* Radar z fazowym układem
* Niski PIM	* Połączenia między urządzeniami i w ich obrębie

Elektryczne

Częstotliwość:	Prąd stały ~ 26,5 GHz
Częstotliwość odcięcia:	34 GHz
Impedans:	50Ω
Szybkość rozprzestrzeniania:	70%
Skuteczność osłony:	90 dB min.
Przeciwdziałanie napięciu:	1500 V prądu stałego

Przewody testowe RF na zamówienie RoHS Srebrno pokryte miedziane 26.5G łączność dielektryczna 0

Nie, nie, nie.	Nazwa	Rozmiar (mm)	Materiał
1	Wewnętrzny przewodnik	0.94	Pozbrojone w żelazo
2	Elektryczne	3.00	PTFE
3	Wewnętrzna tarcza	3.20	Taśma miedziana srebrzona
4	Z zewnętrznej tarczy	3.55	Włókna miedziane srebrne
5	Włóczno	4.00	FEP

Wyroby mechaniczne

Radiusz zgięcia (instalacja):	200,0 mm
Radiusz zgięcia (powtórzone):	400,0 mm
Poziom:	49 g/m

Częstotliwość (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Zmniejszenie^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Średnia moc^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Środowiskowe

Temperatura:

-55~+125°C

Zasady nazwy złącza:

3 - 3,5 mm (26,5 GHz, VSWR 1,3)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1,3)

S - SMA (26,5 GHz, VSWR 1,3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1,4)

D - SMB (4GHz, VSWR 1,25)

Kobieta łącznik - Dodaj ∆F ∆ po nazwie łącznika

Kąt prawy - dodanie ′R′ po nazwie złącza (wzrost VSWR o 0,1)
