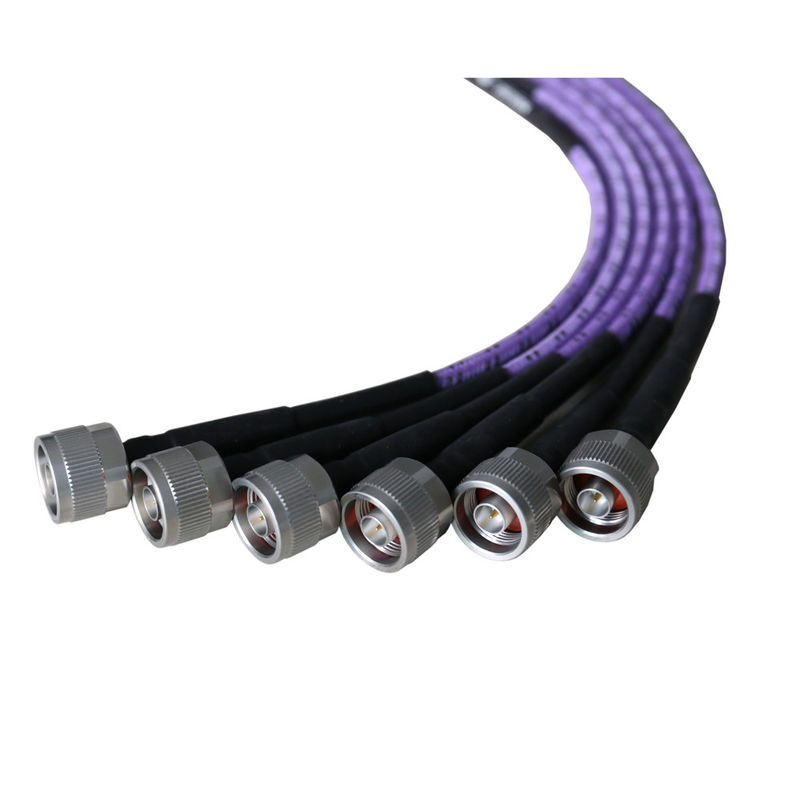

40G Flexible Signal RF Test Cables VN280 Wysoka stabilność fazowa

Name: 40G Flexible Signal RF Test Cables VN280 Wysoka stabilność fazowa
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN280
Price: 414.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Vinncom

Orzecznictwo: RoHS/ISO9000

Numer modelu: VN280

Warunki płatności i wysyłki

Minimalne zamówienie: 5szt

Cena: negotiable

Czas dostawy: 2-4 tygodnie

Zasady płatności: T/T, Western Union

Możliwość Supply: 50 sztuk dziennie

Uzyskaj najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      Kable testowe 40G RF, Kable testowe sygnału RF, Kabel sygnałowy 40G


Częstotliwość::	Prąd stały ~ 40 GHz	Częstotliwość odcięcia::	62 GHz
Impedancja::	50Ω	Prędkość propagacji::	70%
Skuteczność ekranowania::	90 dB min.	Wytrzymałość napięcia::	500 V prądu stałego

Częstotliwość::	Prąd stały ~ 40 GHz
Częstotliwość odcięcia::	62 GHz
Impedancja::	50Ω
Prędkość propagacji::	70%
Skuteczność ekranowania::	90 dB min.
Wytrzymałość napięcia::	500 V prądu stałego

Opis

40G Flexible Signal RF Test Cables VN280 Wysoka stabilność fazowa

VN280 40G Wysoka stabilność fazowa Elastyczny Alternatywny do kablu półtwardego

częstotliwość szerokopasmowa
Stabilność fazowa
Niski PIM

Fleksibilny, alternatywny lub półtwardy kabel

Charakterystyka:	Zastosowanie:
* Stabilność fazy	* Radar z fazowym układem
* Niski PIM	* Połączenia między urządzeniami i w ich obrębie

Elektryczne

Częstotliwość:	Prąd stały ~ 40 GHz
Częstotliwość odcięcia:	62 GHz
Impedans:	50Ω
Szybkość rozprzestrzeniania:	70%
Skuteczność osłony:	90 dB min.
Przeciwdziałanie napięciu:	500 V prądu stałego

40G Flexible Signal RF Test Cables VN280 Wysoka stabilność fazowa 0

Nie, nie, nie.	Nazwa	Rozmiar (mm)	Materiał
1	Wewnętrzny przewodnik	0.53	Pozbrojone w żelazo
2	Elektryczne	1.63	PTFE
3	Wewnętrzna tarcza	1.83	Taśma miedziana srebrzona
4	Z zewnętrznej tarczy	2.18	Włókna miedziane srebrne
5	Włóczno	2.65	FEP

Wyroby mechaniczne

Radiusz zgięcia (instalacja):	130,0 mm
Radiusz zgięcia (powtórzone):	260,0 mm
Poziom:	22 g/m

Atenuacja i obsługa mocy

Częstotliwość (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Zmniejszenie^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Średnia moc^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Środowiskowe

Temperatura:

-55~+125°C

Zasady nazwy złącza:

2 - 2,4 mm (40 GHz, VSWR 1,35)

K - 2,92 mm (40 GHz, VSWR 1,35)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1,3)

S - SMA (26,5 GHz, VSWR 1,3)

G - Mini-SMP (wspólne z GPPO i SSMP, 18GHz, VSWR 1.3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1,4)

D - SMB (4GHz, VSWR 1,25)

Kobieta łącznik - Dodaj ∆F ∆ po nazwie łącznika

Kąt prawy - dodanie ′R′ po nazwie złącza (wzrost VSWR o 0,1)
