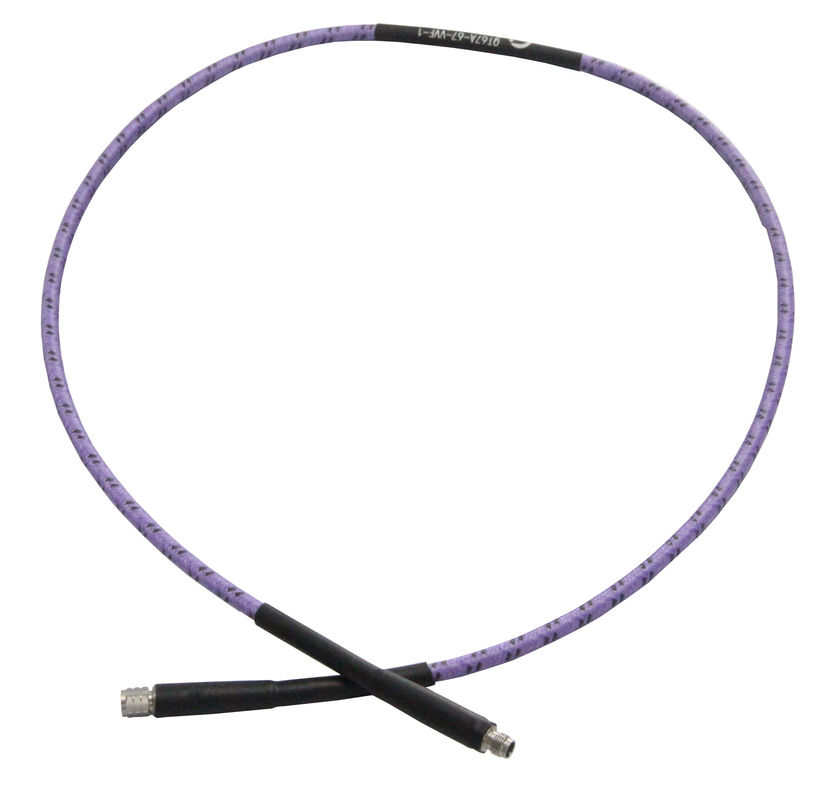

Zestawy kabli testowych o wysokiej wytrzymałości 67G
Stabilny w fazie i stratach, długa żywotność
| Charakterystyka: | Zastosowanie: |
| *Niska utrata wstawienia | * Badania laboratoryjne |
| * Wysoka stabilność fazowa | * Lotnictwo |
| * Wysoka moc | * Radar z fazowym układem |
| * Wysoka trwałość | * Komunikacja satelitarna |
Elektryczne
| Częstotliwość: | DC~67GHz |
| Impedans: | 50Ω |
| Szybkość rozprzestrzeniania: | 81% |
| Skuteczność osłony: | 90 dB min. |
| Przeciwdziałanie napięciu: | 500 V prądu stałego |
| Stabilność fazowa*1: | ±7° |
| Stabilność amplitudy*1: | ± 0,05 dB |
[1] Promień 50 mm, zgięcie 360°
Wyroby mechaniczne
|
Nieopancerzony promień zakrętu (instalacja/powtórka): |
12 mm/24 mm min. |
|
Bramatowy promieniec gięcia (instalacja/powtórka): |
30 mm/60 mm min. |
| Cykl życia gięcia: | 100,000 |
| Cykl życia ptaków*2: | 5,000 |
[2] W przypadku złączy 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, tylko SMA.
Środowiskowe
| Temperatura: | -55~+125°C |
Atenuacja i obsługa mocy
| Częstotliwość (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| Zmniejszenie*3(dB/100 m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| Średnia moc*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0; otoczenie: +25°C (77°F); kable surowe
[4] VSWR:1.0Środowisko: +40°C; poziom morza
Budowa
![]()
| Nie, nie, nie. | Nazwa | Rozmiar (mm) | Materiał |
| 1 | Wewnętrzny przewodnik | 0.50 | Pozbrojone w żelazo |
| 2 | Elektryczne | 1.38 | PTFE o niskiej gęstości |
| 3 | Wewnętrzna tarcza | 1.54 | Taśma miedziana srebrzona |
| 4 | Warstwa międzywarstwa | 1.82 | PTFE o niskiej gęstości |
| 5 | Z zewnętrznej tarczy | 2.17 | Włókna miedziane srebrne |
| 6 | Włóczno | 2.40 | FEP |
| 7 ~ 9 | Pancerz (nieobowiązkowy) | 5.50 | Zestaw |
| 10 | 6.00 | PTFE |
Zasady nazwy złącza:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (wspólne z GPPO i SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50 GHz, VSWR 1,4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Kobieta łącznik - Dodaj ∆F ∆ po nazwie łącznika
Kąt prawy - dodanie ′R′ po nazwie złącza (wzrost VSWR o 0,1)
Jak zamówić
VN67W-X-Y-Z
VN:Vinncom
W: Pancerz: P, bez pancerza: pusty
X: częstotliwość w GHz
Y: Typ złącza
Z: Długość w metrach
Przykłady:
Aby zamówić zestaw kabli testowych VN67 z pancerzem, DC-60GHz,1.85 mm mężczyzna do 1.85 mm kobieta, 0,5 metra, określić VN67P-60-VVF-0.5.
Złącze łączące QT67
|
Wymagania w zakresie bezpieczeństwa |
Wymagania w zakresie bezpieczeństwa |
Złącze łączące QT67P
|
Wymagania w zakresie bezpieczeństwa |
Wymagania w zakresie bezpieczeństwa |
