Kable testowe 50G RF
, Kable do badań radiowych w dziedzinie lotnictwa
, Lodowcowe urządzenia rf lead

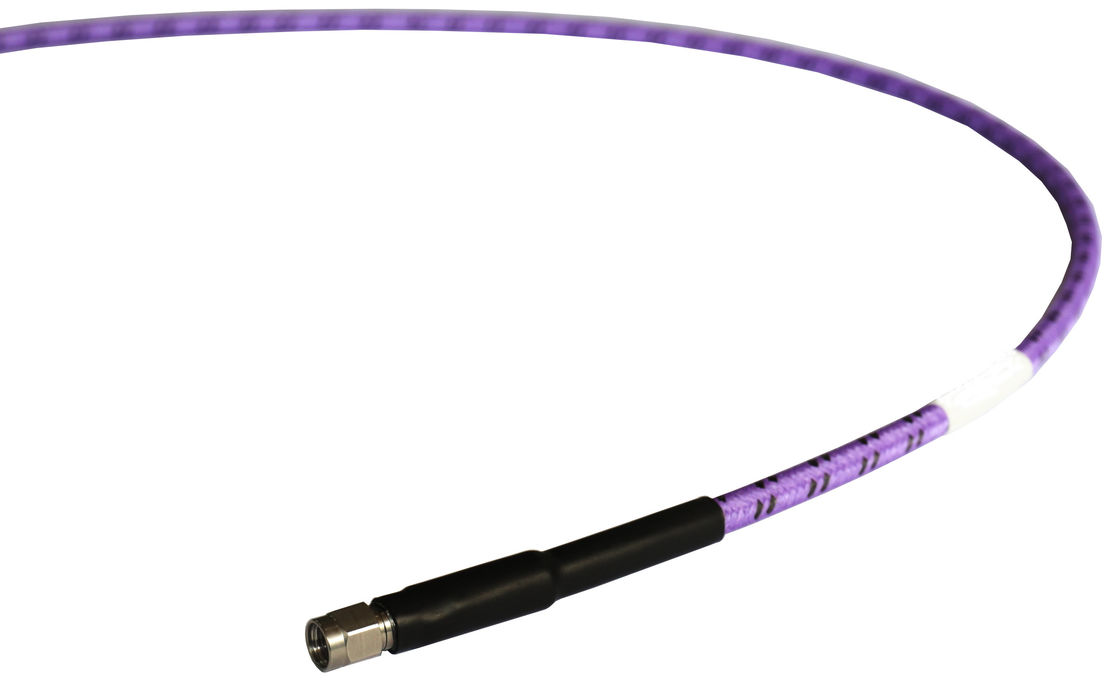

Wysokiej wydajności kable testowe RF do lotnictwa
Stabilne w fazie i stratach, długie życie elastyczne 50G wysokiej wydajności zestawy kabli testowych
- Niska utrata wstawienia
- Wysoka moc
- Wysoka trwałość
Stabilny w fazie i stratach, długa żywotność
| Charakterystyka: |
Zastosowanie: |
| * Niska strata wstawienia |
* Badania laboratoryjne |
| * Wysoka stabilność fazowa |
* Lotnictwo |
| * Wysoka moc |
* Radar z fazowym układem |
| * Wysoka trwałość |
* Komunikacja satelitarna |
Elektryczne
| Częstotliwość: |
Prąd stały ~ 50 GHz |
| Impedans: |
50Ω |
| Szybkość rozprzestrzeniania: |
76% |
| Skuteczność osłony: |
90 dB min. |
| Przeciwdziałanie napięciu: |
500 V prądu stałego |
| Stabilność fazowa*1: |
±7° |
| Stabilność amplitudy*1: |
± 0,05 dB |
[1] Promień 50 mm, zgięcie 360°
Wyroby mechaniczne
|
Nieopancerzony promień zakrętu
(instalacja/powtórka):
|
18mm/36mm min. |
|
Bramatowy promieniec gięcia
(instalacja/powtórka):
|
30 mm/60 mm min. |
| Cykl życia gięcia: |
100,000 |
| Cykl życia ptaków*2: |
5,000 |
[2] Do złączy 2,4 mm, 2,92 mm, 3,5 mm, SMA, N tylko.
Środowiskowe
Atenuacja i obsługa mocy
| Częstotliwość (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Zmniejszenie*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Średnia moc*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0; otoczenie: +25°C (77°F); kable surowe
[4] VSWR:1.0Środowisko: +40°C; poziom morza
Budowa
| Nie, nie, nie. |
Nazwa |
Rozmiar (mm) |
Materiał |
| 1 |
Wewnętrzny przewodnik |
0.72 |
Pozbrojone w żelazo |
| 2 |
Elektryczne |
2.1 |
PTFE o niskiej gęstości |
| 3 |
Wewnętrzna tarcza |
2.25 |
Taśma miedziana srebrzona |
| 4 |
Warstwa międzywarstwa |
2.55 |
PTFE o niskiej gęstości |
| 5 |
Z zewnętrznej tarczy |
3.01 |
Włókna miedziane srebrne |
| 6 |
Włóczno |
3.60 |
FEP |
| 7 ~ 9 |
Pancerz (nieobowiązkowy) |
5.50 |
Zestaw |
| 10 |
|
6.00 |
PTFE |
Zasady nazwy złącza:
2 - 2,4 mm (50 GHz, VSWR 1,4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Kobieta łącznik - Dodaj ∆F ∆ po nazwie łącznika
Kąt prawy - dodanie ′R′ po nazwie złącza ((VSWR zwiększenie o 0,1)
Jak zamówić
VN50W-X-Y-Z
VN:Vinncom
W: Pancerz: P, bez pancerza: pusty
X: częstotliwość w GHz
Y: Typ złącza
Z: Długość w metrach
T50 łącznik łączący
|
Wymagania w zakresie bezpieczeństwa
20,4 mm męski, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
3.5mm kobieca, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
20,4 mm kobieca, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
SMA męski, stal nierdzewna
|
|
|
Wymagania w zakresie bezpieczeństwa
2.92 mm męski, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
SMA kobieca, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
2.92mm kobieca, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
N kobieta, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
3.5 mm męski, ze stali nierdzewnej
|
|
|
|
Złącze łączące T50P
|
Wymagania w zakresie bezpieczeństwa
20,4 mm męski, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
3.5 mm męski, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
20,4 mm kobieca, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
3.5mm kobieca, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
2.92 mm męski, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
SMA męski, stal nierdzewna
|
|
|
Wymagania w zakresie bezpieczeństwa
2.92mm kobieca, ze stali nierdzewnej
|
|
Wymagania w zakresie bezpieczeństwa
SMA kobieca, ze stali nierdzewnej
|
|
|
Wymagania w zakresie bezpieczeństwa
N męski, ze stali nierdzewnej
|
|
|
|
