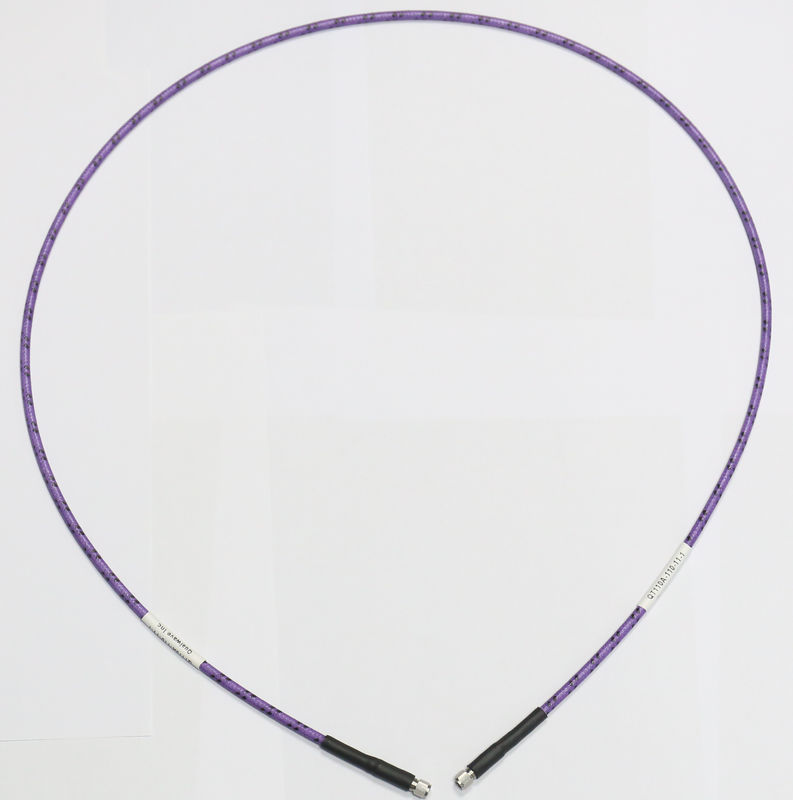

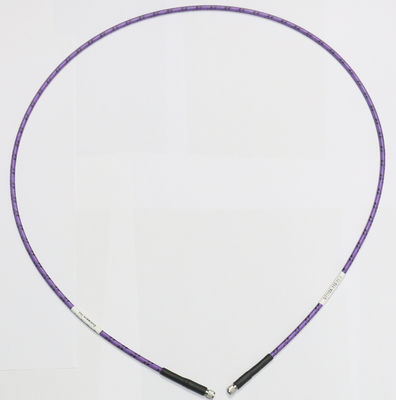

Niskie straty wstawiania kabli testowych RF zestawy 110G do laboratorium

MOQ:	5szt
Cena £:	negotiable
Delivery period:	2-4 tygodnie
payment method:	T/T, Western Union
Supply Capacity:	50 sztuk dziennie

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

RoHS/ISO9000

Numer modelu

VN110

Częstotliwość:

Prąd stały~110 GHz

Impedancja:

Prędkość propagacji:

Skuteczność ekranowania:

90 dB min

Wytrzymałość napięciowa:

400 V prądu stałego

Cykl życia zginania:

50 000

Podkreślić:

Kable do badań RF laboratoryjnych

Kable testowe 110G RF

Zestawy kabli testowych 110G rf

Opis produktu

110G Zestawy kabli testowych o wysokiej stabilności fazowej o niskiej stracie wstawienia

częstotliwość szerokopasmowa
Wysoka stabilność fazowa
Niska utrata wstawienia

VN110

Stabilny w fazie i stratach, długa żywotność

Charakterystyka:	Zastosowanie:
* Niska strata wstawienia	* Badania laboratoryjne
* Wysoka stabilność fazowa	* Lotnictwo
* Wysoka moc	* Radar z fazowym układem
* Wysoka trwałość	* Komunikacja satelitarna

Elektryczne

Częstotliwość:	DC~110GHz
Impedans:	50Ω
Szybkość rozprzestrzeniania:	80%
Skuteczność osłony:	90 dB min.
Przeciwdziałanie napięciu:	400 V prądu stałego

Wyroby mechaniczne

Nieopancerzony promień zakrętu

(instalacja/powtórka):

10 mm/20 mm min.

Bramatowy promieniec gięcia

(instalacja/powtórka):

30 mm/50 mm min.

Cykl życia gięcia:

50,000

Środowiskowe

Temperatura:

-55~+125°C

Budowa

Niskie straty wstawiania kabli testowych RF zestawy 110G do laboratorium 0

Nie, nie, nie.	Nazwa	Rozmiar (mm)	Materiał
1	Wewnętrzny przewodnik	0.31	Pozbrojone w żelazo
2	Elektryczne	0.88	PTFE o niskiej gęstości
3	Wewnętrzna tarcza	1	Taśma miedziana srebrzona
4	Warstwa międzywarstwa	1.2	PTFE o niskiej gęstości
5	Z zewnętrznej tarczy	1.45	Włókna miedziane srebrne
6	Włóczno	1.85	FEP
7 ~ 9	Pancerz (nieobowiązkowy)	2.7	Zestaw
10		3.84	PTFE

Atenuacja i obsługa mocy

Częstotliwość (GHz)	26.5	40	50	67	71	77	79	81	86	92	96	110
Zmniejszenie^*1(dB/100 m)	612	760	857	1003	1035	1081	1096	1111	1148	1191	1220	1314
Średnia moc^*2(W)	19	15	13	11	11	10	10	10	10	9	9	8

[1] VSWR:1.0; otoczenie: +25°C (77°F); kable surowe

[2] VSWR:1.0Środowisko: +40°C; poziom morza
