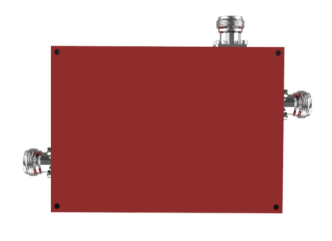

Name: Sprzęgacz kierunkowy N żeński 150-1000MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-15001-ONX-XXX
Price: 360.00 USD
Availability: InStock

MOQ:	5 szt
Cena £:	negotiable
payment method:	L/C, D/A, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

ISO 9000 ROHS

Numer modelu

VN-DC-15001-ONX-XXX

Rodzaj złącza:

N Kobieta

Zakres częstotliwości:

150-1000 MHz

Temperatura pracy:

-40°C~+80°C

VSWR:

≤1,30

Podkreślić:

N female directional coupler 150-1000MHz

RF directional coupler with N connector

directional coupler for RF applications

Opis produktu

150-1000MHzN KobietaZłącze kierunkowe

Dobre straty zwrotne
Wysoka izolacja
Dobry VSWR

VN-DC-15001-ONx-xxx.doc.pdf

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	150-1000MHz
Impedancja (Ohm)	50
VSWR	≤ 1.30
Połączenie (dB)@x	5	6	7	10	15	20	25	30	40
Tolerancja	± 15	± 15	± 16	± 17	± 17	± 17	± 2.0	± 2.0	± 2.5
Strata wstawienia (dB)	≤ 2.15	≤ 1.8	≤ 1.5	≤ 1.2	≤ 0.5	≤.0.4	≤ 0.4	≤ 0.3	≤ 0.3
Izolacja (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 43	≥ 45	≥ 52
IM₃(dBc @ 2×43dBm)@xxx	- 150
Zastosowanie	Wnętrza wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty) maks.)	300
Moc szczytowa	1200 (Watt, maksymalnie)
Rozmiar (mm)	165×100×23
Waga netto(g)	870 ± 5%
Wymiary opakowania (mm)	230×135×35
Wielkość kartonu opakowania (mm)	470×280×115
Zgodność z ROHS	- Tak, proszę.
