| MOQ: | 5 szt |
| Cena: | negotiable |
| Metoda płatności: | L/C, D/A, D/P, T/T |
| Wydajność dostaw: | 500 |
17.7-19.7GHz WR-42 WAVEGUIDE KUPLER
Urządzenie pasywne, bez konieczności zasilania zewnętrznego
Stabilna wydajność w temperaturze i wibracjach
Doskonałe VSWR we wszystkich portach (jeśli odpowiednio zakończone)
Zidentyfikuj wszystkie cztery porty/
AZłącze kierunkofalowema wyraźnie oznaczone porty: Input, Through/Output, Coupled i Isolated.
Połączyć linię główną w serii/
WprowadzenieZłącze kierunkofalowebezpośrednio do przewodów przesyłowych, przy czym wjazd jest skierowany w stronę źródła, a przejazd w stronę ładunku.
Zakończ izolowany port./
Zawsze wyłączać odizolowany portZłącze kierunkofalowez dopasowanymNARODZENIE WIELKOWEAby zapobiec odbiciom i zachować kierunkowość.
Podłącz podłączony port do detektora/
Podłączyć licznik mocy, analizator widma lub diodę detektora do połączonego portuZłącze kierunkofalowedo pobierania próbek sygnałów.
Obserwuj kierunek sprzężenia/
AZłącze kierunkofalowejest oznaczona strzałką wskazującą kierunek naprzód; montaż wsteczny zmniejszy łączenie z przeznaczonym portem.
Rodzaje kołnierzy/
AZłącze kierunkofalowewymaga tego samego rodzaju flans (UG, CPR, pokrycia lub choke) co reszta układu przewodnika fal.
Weryfikacja mocy znamionowej/
Przed zastosowaniemZłącze kierunkofalowe, weryfikuje zarówno średnią, jak i maksymalną moc dla linii głównej.
Sprawdź wartość sprzężenia/
WybierzZłącze kierunkofalowez odpowiednim współczynnikiem sprzężenia (np. 10 dB w przypadku pobierania próbek o dużej mocy, 40 dB w przypadku monitorowania niskiego poziomu).
| Numer części | Wymagania w zakresie bezpieczeństwa |
| Częstotliwość pracy (GHz) | 17.7-19.7 |
| Strata wstawienia ((dB) | 2.7~3.9 |
| Strata zwrotu (dB) | ≥ 18 dB |
| Połączenie ((dB) | 2.7~3.9 |
| Izolacja ((dB) | ≥20 |
| Interfejs | WR42 (BJ220) |

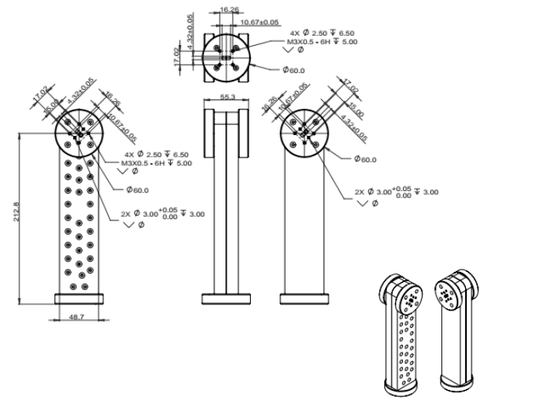

| Wymiar ((mm) | Jak poniżej |
| Temperatura pracy (°C) | -40 ~ + 80 |
| Względna wilgotność | 5% ~ 90% |
| Zgodność z ROHS | - Tak, proszę. |
|
|
