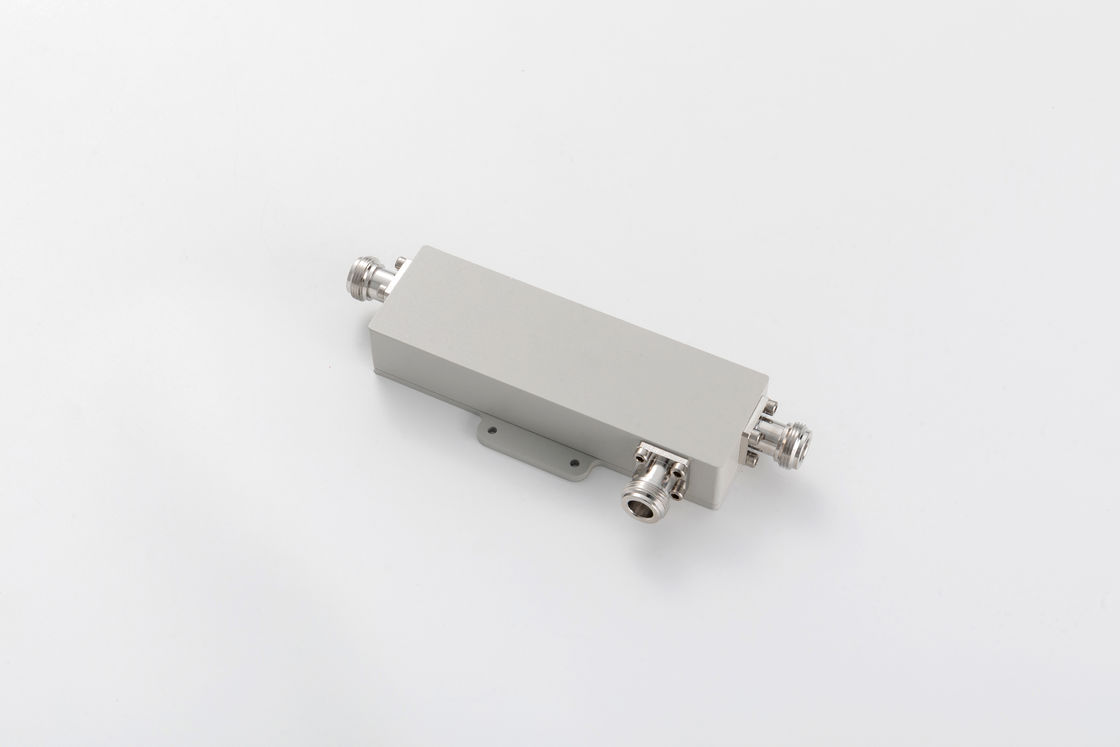

PIM wewnętrzny sprzęgłowrotnik kierunkowy w mikrofalówce N Kobieta 550MHz-2700MHz

MOQ:	5 szt
Cena £:	negotiable
payment method:	L/C, D/A, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Vinncom

Orzecznictwo

RoHS/ISO9000

Numer modelu

VN-DC-05527-ON

Numer części:

VN-DC-05527-ON

Impedancja (om):

VSWR:

≤1,25

IM3 (dBc @ 2×43dBm):

-150 / -155 / -161/-165

Zastosowanie:

Wewnątrz i na zewnątrz

interfejs:

N Kobieta

Podkreślić:

550 MHz wewnętrzny sprzęgło kierunkowy

Mikrofale wewnętrzne sprzęgło kierunkowe

Połączenie kierunkowe PIM w mikrofalówce

Opis produktu

550-2700 MHz sprzęgło kierunkoweN Kobieta PIM -150 / -155 / -161/-165

Wysoka izolacja
Dobry PIM do -165@43dBm*2
Dobre straty zwrotne

Numer części	Wymagania w zakresie bezpieczeństwa
Częstotliwość pracy (MHz)	550-2700
Impedancja (Ohm)	50
VSWR	≤ 1.25
Połączenie (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Strata wstawienia (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Izolacja (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Zastosowanie	Wewnętrzne i zewnętrzne
Stopień ochrony	IP65
Temperatura pracy (°C)	-40 ~ + 80
Interfejs	N Kobieta
Moc obrotowa (watty, maks.)	300
Moc szczytowa (watty, maks.)	1200
Wymiar (mm) ((L×W×H, z wyłączeniem złącza)	127 x 40 x 24.5
Waga netto(g)	350 ± 20
Wymiary opakowania (mm,L×W×H)	180 × 75 × 30
Opakowanie Wielkość kartonu (mm,L×W×H)	400 × 380 × 170

Złącza kierunkowesą pasywnym urządzeniem stosowanym głównie w dziedzinie technologii radiowych.Łączą określoną ilość mocy elektromagnetycznej w linii przesyłowej z portem umożliwiającym wykorzystanie sygnału w innym systemie radiowym lub następnym sprzęcie radiowym. Podstawową cechą sprzęgów kierunkowych jest to, że sprzęgają tylko moc płynącą w jednym kierunku.Złącze kierunkowe zaprojektowane do równego podziału mocy między dwa porty nazywa sięsprzęgło hybrydowe, na przykład, 3dB hybrydowy sprzęgła.
